Hydrostatic Pressure Testing Machine 를 활용한 강관 내부 결함 검출 및 품질 검증

강관 제조 산업에서 내부 결함은 제품 신뢰성과 안전성을 결정하는 핵심 품질 요소로 평가된다. 육안 검사나 일반적인 비파괴검사(NDT)만으로는 미세 균열(Micro-cracks), 내부 기공(Porosity), 용접 개재물(Weld Inclusions), 용접부 결함 등 잠재적인 결함을 완전히 검출하기 어렵다.

이러한 결함은 실제 운전 환경에서 반복적인 압력 하중을 받을 경우 누설, 파열, 조기 손상 및 설비 가동 중단으로 이어질 수 있으며, 석유·가스, 화학 플랜트, 발전 설비 및 산업용 배관 분야에서는 중대한 품질 리스크로 간주된다.

업계에서는 이러한 잠재 결함을 검증하기 위한 최종 품질 보증 공정으로 Hydrostatic Pressure Testing Machine을 활용하고 있다. 수압 시험은 강관에 실제 운전 조건 이상의 압력을 가해 구조적 건전성과 내압 성능을 검증함으로써 출하 전 잠재 결함을 효과적으로 식별하는 대표적인 검사 방법으로 자리 잡고 있다.

강관 품질 관리에서 내부 결함 검출의 중요성

강관 표면이 정상적으로 보이더라도 내부에는 육안으로 확인하기 어려운 결함이 존재할 수 있다. 특히 용접부의 미세 균열이나 내부 기공은 초기 단계에서는 큰 문제가 없어 보이지만 장기간 압력과 하중이 반복될 경우 점차 확대되어 제품 성능 저하 및 안전사고의 원인이 될 수 있다.

이러한 결함은 다음과 같은 문제를 유발할 수 있다.

• 배관 누설(Leakage)
• 파열(Rupture)
• 생산 및 운영 중단(Downtime)
• 유지보수 비용 증가
• 품질 클레임 및 보증 비용 발생
• 기업 신뢰도 하락

따라서 강관 제조업체는 출하 전 단계에서 잠재 결함을 효과적으로 검출할 수 있는 신뢰성 높은 품질 검증 시스템을 구축해야 한다.

Hydrostatic Pressure Testing Machine은 어떻게 숨겨진 결함을 검출하는가

Hydrostatic Pressure Testing Machine은 모든 강관에 실제 압력을 직접 가하여 구조적 건전성을 검증하는 검사 장비이다.

시험 과정은 다음과 같이 진행된다.

1. 강관 내부를 물 또는 비압축성 유체로 채운다.
2. 양단을 완전히 밀봉한다.
3. 설정된 시험 압력까지 단계적으로 가압한다.
4. 일정 시간 동안 압력을 유지한다.

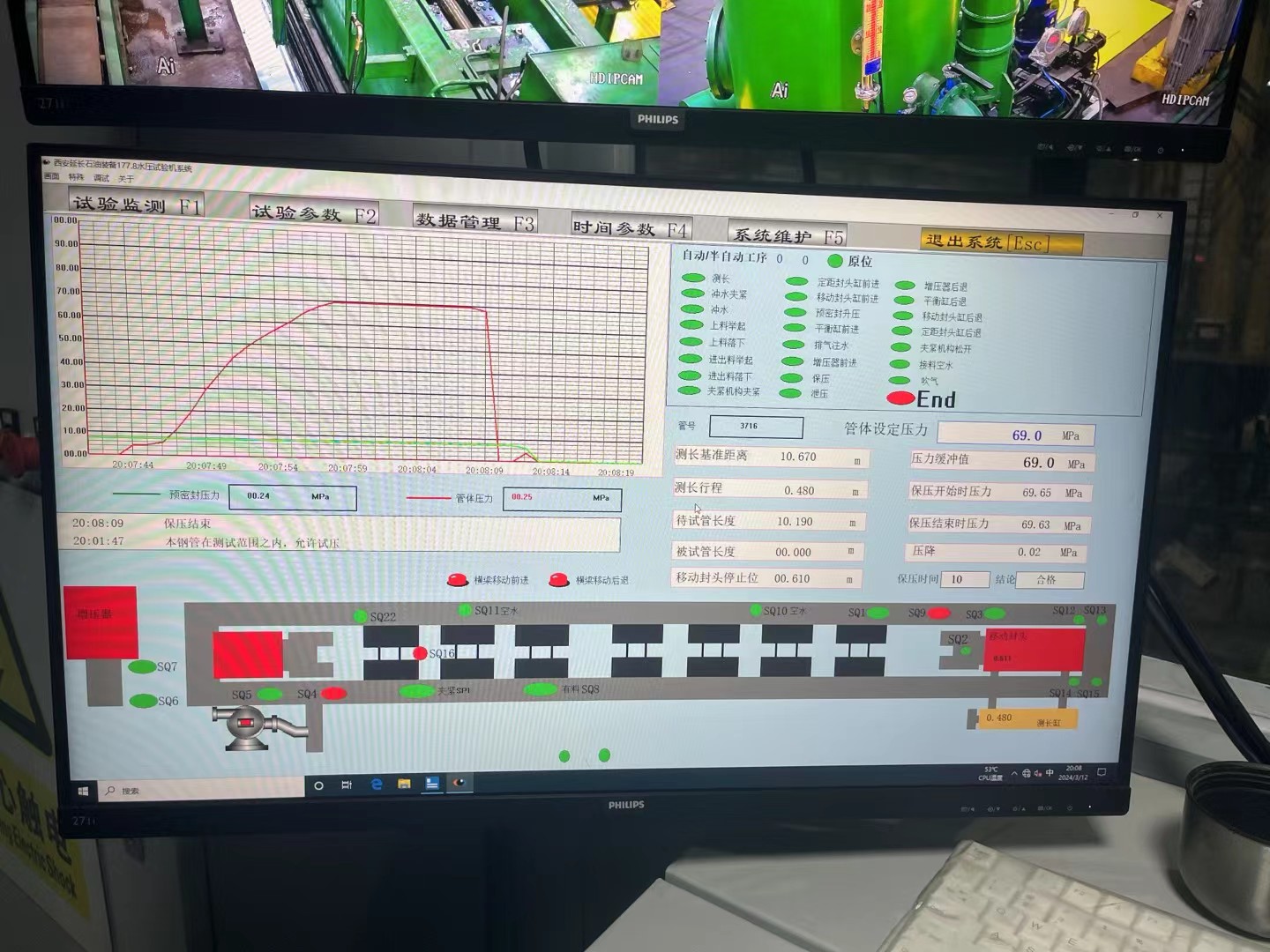

5. 압력 변화, 변형 및 누설 여부를 실시간으로 모니터링한다.
6. 시험 데이터를 자동 저장하고 결과를 기록한다.

일반적으로 시험 압력은 사용 압력의 1.5배 이상으로 설정되며, 이를 통해 정상 운전 조건에서는 발견하기 어려운 결함을 효과적으로 노출시킬 수 있다.

수압 시험을 통해 검출 가능한 주요 결함

결함 유형	특징	수압 시험 시 나타나는 현상
미세 균열(Micro-cracks)	용접부 또는 관체 내부의 미세 손상	누설 또는 국부 변형 발생
내부 기공(Porosity)	금속 내부 공극	국부 팽창 및 누설 발생
용접 개재물(Weld Inclusions)	용접부 내부 이물질	압력 집중으로 인한 결함 노출
용접부 강도 부족	외관상 확인 어려움	압력 유지 중 누설 또는 파손 발생
국부 부식 및 결함	검출 한계 이하의 손상	내압 성능 저하 확인
밀봉부 이상	시험 장치 또는 관단부 문제	압력 강하 및 누설 발생

강관 수압 시험기이 품질 보증에 중요한 이유

제품 신뢰성 향상

수압 시험은 실제 사용 조건보다 높은 압력을 적용하여 강관의 내압 성능을 검증한다. 이를 통해 고객에게 보다 높은 수준의 품질과 신뢰성을 제공할 수 있다.

국제 규격 및 고객 요구 대응

석유·가스, 화학 플랜트 및 에너지 산업에서는 수압 시험 성적서와 시험 데이터 제출을 요구하는 경우가 많다. 체계적인 수압 시험 시스템은 프로젝트 수주 경쟁력 향상에도 중요한 역할을 한다.

품질 비용 절감

생산 단계에서 결함을 발견하는 비용은 현장 사고나 제품 교체에 발생하는 비용보다 훨씬 낮다. 조기 검출은 품질 비용과 운영 리스크를 동시에 줄일 수 있다.

브랜드 신뢰도 강화

엄격한 품질 검증 프로세스를 운영하는 제조업체는 고객으로부터 높은 신뢰를 확보할 수 있으며 장기적인 시장 경쟁력 향상에도 도움이 된다.

Hydrostatic Pressure Testing Machine 선정 시 고려 사항

효율적인 결함 검출과 안정적인 품질 관리를 위해서는 다음 요소를 고려해야 한다.

시험 압력 범위

장비는 최대 사용 압력을 충분히 초과하는 시험 압력을 안정적으로 구현할 수 있어야 한다.

압력 모니터링 정확도

미세한 압력 변화까지 감지할 수 있는 고정밀 센서와 데이터 수집 시스템이 필요하다.

압력 유지 시간 설정

제품 규격과 검사 기준에 따라 압력 유지 시간을 유연하게 조정할 수 있어야 한다.

밀봉 및 클램핑 성능

고품질 씰링 시스템은 오검출을 방지하고 시험 신뢰성을 향상시킨다.

데이터 기록 및 추적 관리

압력 곡선, 시험 결과 및 검사 이력을 자동 저장할 수 있는 시스템이 요구된다.

적용 가능한 제품 범위

강관의 직경, 길이 및 두께 범위를 충분히 대응할 수 있는 장비를 선택해야 한다.

강관 내부의 숨겨진 결함은 제품 안전성과 품질에 직접적인 영향을 미치는 핵심 관리 요소이다.

Hydrostatic Pressure Testing Machine은 단순한 압력 시험 장비를 넘어 강관의 구조적 건전성을 검증하고 잠재 결함을 사전에 식별하는 핵심 품질 보증 설비로 활용되고 있다.

고신뢰성 수압 시험 시스템을 구축함으로써 제조업체는 국제 품질 기준을 충족하고 제품 경쟁력을 강화하며 고객에게 검증된 품질과 신뢰성을 제공할 수 있다.
