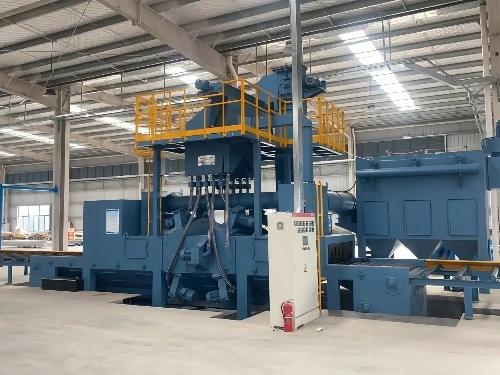

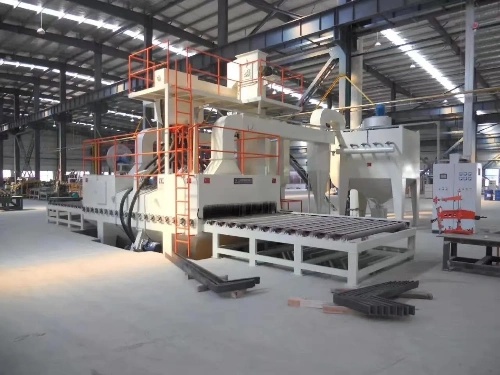

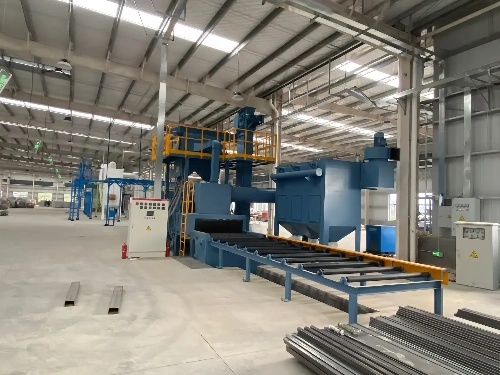

말리 플레이트 프로필 샷 폭파 기계

Malley machine shot blasting macher는 용접 된 구조 부품, H Steel, 섹션 강철, 그리드 프레임 및 강판, 강판 녹 제거 및 연마 처리를위한 다기능 강철 전처리 라인입니다!Marley 플레이트/프로필 샷 폭파 기계 소개
Malley 폭발 휠에는 멀티 앵글 레이아웃이 있습니다. 그것은 블라스트 휠의 고효율로 세계의 고급 유닛 플레이트 블레이드를 선택하고, 3 차원, 만능 청소를 위해 원래 상태에서 강철의 모든 부분을 치기 위해 고속 고밀도 발사체 번들을 던져 부식 층을 만들 수 있습니다, 용접 슬래그, 강철의 각 표면의 산화물 스케일과 먼지가 빨리 떨어지고, 일정한 거칠기로 매끄러운 표면을 얻고 페인트 필름과 강철 표면 사이의 접착력을 향상시키고 강철의 피로 강도와 내식성을 향상시키고 강철의 내부 품질을 향상시키고 수명을 연장시킵니다.말리 플레이트/프로필 샷 폭파 기계 구조
Marley 플레이트 샷 폭파 기계의 주요 기능 구성 요소는 청소 실, 실내 롤강, 들어오고 나가는 재료 롤강, 돌풍 휠, 발사체 순환 시스템 (엘리베이터, 분리기, 수직 및 수평 나선형 컨베이어, 발사체 회수 메커니즘 및 펠릿 공급 파이프 라인 포함) 정화 메커니즘, 먼지 제거, 전기 제어 및 기타 구성 요소입니다.
말리 플레이트/프로필 샷 폭파 기계 작동 원리
Malley 플레이트 프로파일 샷 폭파 기계는 롤러 형 프로그레시브 하이 기능 샷 폭파 청소 장비입니다. 청소 과정에서 강철 구조물 부품 또는 강철 재료가 전기적으로 제어되는 조정 가능한 속도 롤 갱에 의해 청소 기계 실 내부의 배출 영역으로 보내지면 전신의 각 측면이 서로 다른 좌표 방향의 강한 조밀 한 발사체에 의해 부딪 히고 문지릅니다. 녹 층과 먼지가 빠르게 떨어지고 강철 표면은 실외 양쪽의 수입 및 수출 롤러에 특정 거칠기, 하중 및 언로드가있는 매끄러운 표면을 얻습니다. 강철에 떨어지는 발사체와 녹 먼지는 정화 장치에 의해 제거되고, 흩어져있는 펠렛 먼지 혼합물은 회수 나사에 의해 챔버 깔때기로 운반되고, 수직 및 수평 스크류 컨베이어는 호이스트의 하부에 모여, 그런 다음 기계의 상부에있는 분리기로 들어 올려지고 분리 된 순수 발사체가 분리기 Hopper로 떨어져서 샷 블라스팅이 재활용됩니다. 배기 파이프에서 먼지 제거 시스템으로 보내지는 샷 폭파 청소 중에 먼지가 발생합니다. 정화 후 깨끗한 가스가 대기로 배출되고 과립 먼지가 포획되어 수집됩니다.주요 기능 구성 요소
청소실
클리닝 챔버는 대형 챔버 플레이트 형 박스 용접 구조이며 챔버 본체의 내벽에는 ZGMn13 내마모성 펜더가 늘어서 있습니다. 세정 작업은 밀봉된 챔버에서 수행된다. 실내 내마모성 펜더 청소는 내마모성 커버 패키지 캐스트 너트 볼트 연결을 채택하여 볼트 헤드를 손상으로부터 보호하며 분해 및 교체가 편리합니다.롤강
이 롤러 테이블은 실내 롤갱과 적재 및 하역 섹션 롤갱으로 구분됩니다.실내 롤러 재킷 높은 크롬 내마모성 칼집 및 정지 링, 높은 크롬 내마모성 칼집은 롤러를 보호하기 위해 사용되며, 발사체 공격을 견디며, 정지 링은 편차를 방지하기 위해 미리 결정된 위치에 따라 공작물을 작동시켜 사고를 유발할 수 있습니다.호이스트
상단 및 하단 도르래는 진동 충격을받을 때 자동으로 조정할 수있는 사각형 시트 삽입 베어링을 채택하고 우수한 밀봉 성능을 제공합니다.분리기
펠렛 모래 혼합물은 엘리베이터에 의해 분리기의 상부로 보내지고, 펠렛 먼지 혼합물은 고르게 분포되어 이음새를 통해 커튼을 형성하여 공기 흐름이 커튼의 흐름 방향에 수직 인 커튼을 통과하여 펠릿 먼지를 헹구십시오. 발사체, 폐기물 및 혼합물은 특정 비율에 따라 다른 채널로 떨어집니다. 순수하고 자격을 갖춘 발사체는 돌풍 바퀴를 위해 나선형을 통해 호퍼로 운반됩니다. 분리되지 않은 혼합 알약이 엘리베이터로 흘러 다시 분리됩니다. 미세 먼지가 먼지 제거 시스템으로 빨려 들어가고 정화 후 깨끗한 가스가 대기로 배출되고 과립 먼지가 포획되어 수집됩니다.분리기는 양호한 분리 효과를 갖는다. 분리 후 순수한 자격을 갖춘 발사체의 모래 함량은 1% 미만이며 폐기물의 적격 발사체 함량은 1% 미만입니다.나선형 컨베이어
나선형 컨베이어는 주로 감속 모터, 코일 링 축 및 나선형 쉘로 구성됩니다.정사각형 시트 삽입 베어링을 사용하면 진동에 의해 영향을 받고 밀봉 성능이 좋을 때 베어링을 자동으로 조정할 수 있습니다.샷 파이프라인
이 샷 운반 파이프 라인에는 이중 알약 제어 기능이 있습니다. 게이트는 각 게이트 파이프 위에 설치되어 분리기에서 발사체를 각각 차단하여 각각의 블라스트 휠을 유지하는 것이 편리합니다. 게이트의 개방 크기, 발사체 흐름을 조정할 수 있습니다. 청소 된 공작물의 사양의 조합에 따라 게이트의 수를 열고 닫을 수 있으므로 에너지를 절약하고 기계의 마모를 줄이며 생산 요구를 충족시킬 수 있습니다.폭발 바퀴
Di Sha 회사의 기술을 도입 한 단일 디스크 블라스트 휠은 오늘날 중국에서 완벽한 하이 레벨 블라스트 휠이되었습니다. 주로 회전 메커니즘, 임펠러, 케이싱, 방향 슬리브, 약 분할 휠, 가드 플레이트 등으로 구성됩니다. 임펠러는 단조 Cr40 소재로 만들어졌으며 블레이드, 방향 슬리브, 높은 크롬은 알약 분할 휠 및 가드 플레이트에 사용됩니다.퍼징 장치
이 장치는 고압 팬을 채택하고 챔버 본체의 보조 챔버 부분에서 다른 각도로 탄성 볼로 토치 세트를 채택하여 공작물 표면에 남아있는 발사체를 제거하고 청소합니다.수출입 물개
공작물의 수입 및 수출을위한 밀봉 장치는 고무 스프링 강판으로 만들어집니다. 발사 중에 발사체가 외부로 튀는 것을 방지하기 위해 공작물의 수입 및 수출시 여러 개의 강화 씰이 설치되어 강한 탄성, 긴 수명 및 우수한 밀봉 효과가 특징입니다.먼지 제거 시스템
이 시스템은 가방 형 집진기, 팬, 먼지 제거 파이프 및 기타 구성 요소 먼지 제거 시스템으로 구성됩니다. 먼지 제거 효율은 99.5% 에 도달 할 수 있으며, 이는 GB16297-1996 "대기 오염 물질의 포괄적 인 배출 기준" 의 요구 사항을 충족하며 잠정적 표준 산업 "3 가지 폐기물의 배출 GBJ4-73 충족시킵니다. 천 가방의 수명은 1-2 년으로 장비의 사용 비용을 줄이고 유지 보수 용량과 유지 보수 비용을 줄이며 먼지 제거 효과가 높아 먼지가 포함 된 공기를 만들어 먼지를 제거 할 수 있습니다. 대기로 배출되는 먼지 농도는 다른 청소 장비없이 100 mg/m 이하입니다. 먼지 제거 파이프 라인은 사용자가 제공 한 좌표 방향에 따라 설계 및 제조됩니다.Malley 강철 전처리 장비 시트 및 프로파일 샷 폭파 장비는 다양한 플레이트 및 프로파일의 전처리에 사용되어 제철소에서 생산 된 강철의 품질과 부가가치를 향상시키는 역할을합니다. 선박, 시추 플랫폼 및 기타 해양 엔지니어링 프로젝트의 건설에서 강철의 크기는 훨씬 더 까다 롭습니다. 많은 수의 강판과 특수 프로파일을 청소, 절단, 용접, 조립 전에 하이 퀄리티 및 효율성으로 페인트 및 기타 전처리 활동. 프로그램으로서, 표면 처리는 샷 폭파, 프라이머 로딩, 건조 및 기타 공정을 결합한 전처리 라인에서 완료됩니다. 이 공정 후, 강판과 프로파일은 철저히 발파 및 청소되며, 동시에 임시 부식 방지 코팅을 분무 할 수 있습니다. 물론 외부 운반 장비 외에도 전처리 라인에는 예열로, 연속 패스 형 샷 블라스팅 머신, 페인트 스프레이 룸 및 건조 채널이있는 이동식 화격자 멜터가 포함됩니다. 강철의 관점에서, 장비는 블랭킹 영역에 교차 형 이송 시스템을 제공하여 재료의 중단없는 적재 및 하역을 가능하게하고 재료의 충돌 손상을 효과적으로 피할 수 있습니다.여과 및 정화 시스템
강판 발사 기계의 여과 및 정화 시스템에는 두 가지 장치가 있습니다. 즉, 페인트 미스트 습식 정화 장치와 페인트 미스트 건조 여과 및 정화 장치입니다. 이 두 장치의 차이점은 무엇입니까? Dongguan Jida 강판 페인트 미스트의 여과 및 정화 시스템의 샷 발파 기계 처리 습식 정화 장치: 페인트 미스트 폐 가스가 스프레이 워터 커튼을 통해 처리 챔버로 들어가고, 페인트 미스트 입자가 물에 떨어지고, 유기 용제 폐기물 가스가 활성 탱크, 톨루엔, 자일 렌과 벤젠은 활성탄에 흡착되고 처리 된 깨끗한 공기는 국가 환경 보호 배출 기준의 요구 사항을 충족시키기 위해 대기로 배출됩니다.

강판 페인트 미스트 건조 여과 및 정화 장치의 여과 및 정화 시스템의 샷 발파 기계 처리: 공작물 분무 중에 생성 된 페인트 미스트 및 유기 용매의 실내 혼합 가스와 건조실에서 휘발성 된 고농도 유해 가스, 구덩이 공기 굴뚝을 통해 종이 백 필터로, 페인트 미스트 입자는 필터 백의 외부 표면에 막히고 페인트 미스트 제거 속도는 ≥ 95% 에 이릅니다. 유기 용매 가스는 활성 탄소 흡착 캔에 들어가고, 처리 후 높은 고도에서 배출된다. 방출 높이는 25cm 이며, 배출 트리 페닐 엔진의 용매 가스 농도는 대기 오염의 포괄적 인 배출 잠정 표준의 관련 조항에 도달합니다.
