홈자동 속도 스테인레스 스틸 원활한 튜브 밀
원활한 파이프 만드는 기계
블랙 및 비철 원활한 파이프 기계 및 장비 제조, 주요 제품은 냉간 압연 파이프 기계, 펀처, 스트레이트 너 및 파이프 생산 보조 제품입니다. LD15X2, LG-30-H, LG-30-HL (L은 연속 압연을 나타냄), LD30, LD45, LG-50-H, LG-50-HL, LD60, LGK60-H, LG-60-H(I), LG-60-H(II), LG-60-H(III), LG60Y-H, LD80, LG-90-H, LG-90-HL, LG-120-H, LD120, LD170, 45-90 펀처 그룹 및 기타 제품은 다른 사양, 크기, 재료를 생산하기 위해 사용자 정의 할 수 있습니다. 등. 고객 필요에 따라.전체 자동 고속 냉간 압연 튜브 기계의 구성 및 특성:

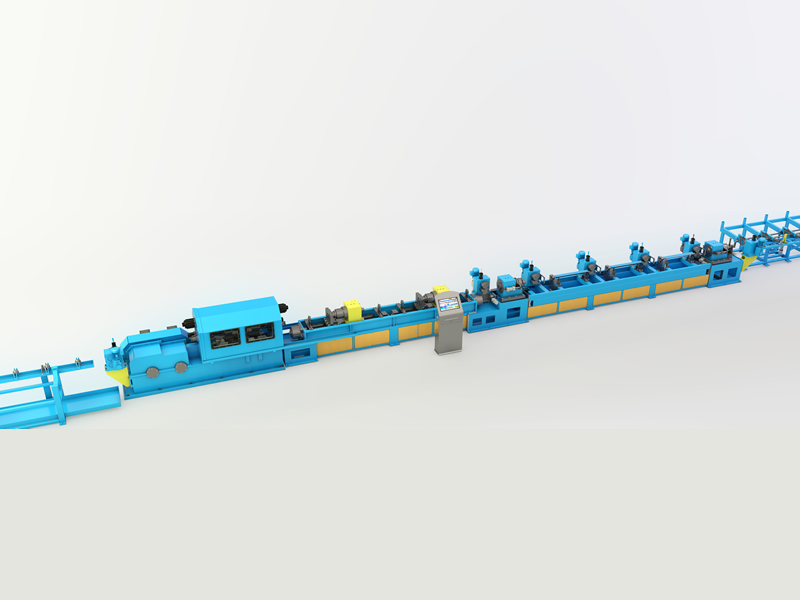

완전 자동 고속 냉간 압연 파이프 밀은 공급 메커니즘, 코어로드 장치, 전면 및 후면 코어 막대 척 장치, 중간 침대 몸체, 먹이 침대 몸체, 기계베이스 박스, 메인 전송 장치, 방전 메커니즘, 냉각 시스템, 자동 제어 시스템 등으로 구성됩니다. 스태킹을 달성하고, 재료를 역전시키고, 전면 척을 통해 머리카락을 부러 뜨린 파이프를 중간 침대 몸체로 밀고, 앞뒤 척은 교대로 일하고, 중간 침대 몸체는 침대 몸체에 먹이를줍니다. 교대로 일하기 위해 침대 몸체를 차에 두 번 먹이로 보내십시오. 블랭크 파이프를 롤링을 위해베이스 박스의 롤 장치로 보내십시오. 롤링이 완료되면 배출 메커니즘이 완성 된 파이프를 빠르게 끌어 내고 재료를 재고 수집 랙으로 되돌립니다. 스태킹 랙에서 품질 관리, 수집 랙에 이르기까지 거친 튜브는 사이클을 멈추지 않고 자동으로 공급, 공급, 지속적으로 압연 및 배출 될 수 있습니다.제어 시스템은 주 제어 캐비닛, 작동 테이블, 외부 액추에이터, 감지 부품 등으로 구성됩니다. 메인 드라이브, 피드 로터리 장치는 완전한 폐쇄 루프 제어 영구 자석 서보 모터를 사용하여 운전합니다. 콘솔에는 다양한 버튼, 전압 전류계 및 터치 스크린이 장착되어있어 다양한 매개 변수를 조정하고 경보 정보를 표시 할 수 있습니다. 이 제어 시스템에는 실속, 과전류, 정전 및 기타 결함을 자동으로 진단하고 경보를 울리는 풍부한 오류 진단 기능이 있습니다. 단위 순서 및 프로세스 체인 제어: 각 시스템의 시동 정지 제어, 공급 및 선회, 연결 연동, 작업 시스템 선택 등을 포함하여 전체 장치의 프로세스 자동화 작업을 담당하여 시스템 작동을 간단하고 쉽게 유지합니다.1. 이 장비는 탄소강, 베어링 강철, 슈퍼 특수 나체 아기, 저 합금 강철, 스테인레스 스틸, 티타늄 합금, 탄탈 니오븀 합금, 고온 합금, 구리 니켈 합금, 구리 알루미늄 및 기타 다양한 비철 금속을 생산할 수 있습니다.2. 전체 기계는 작동하기 쉽고 유지 보수가 편리한 기존 최적화 된 롤링 프로세스를 채택합니다. 메인 드라이브는 제어 가능, 에너지 절약 및 안정적인 영구 자석 서보 모터를 채택합니다.3. 오픈 프레임 및 랙 조정 장치 금형 교체가 간단하고 편리하며 빠릅니다.4. 핸드 헬드 펄스 생성기는 랙을 제어하여 모든 위치에서 멈출 수 있습니다.5. 로타리 피딩은 서보 모터 제어를 채택하고 고정밀 제어는 공급량과 회전량을 조정합니다.6. 냉간 압연은 차가운 드로잉 파이프와 비교하여 중간 냉간 드로잉, 절단, 절임, 열처리, 교정 및 기타 공정을 제거합니다.7. 각 패스는 직경이 크게 감소하고 벽이 크게 감소하며 파이프 벽 정류 기능이 있습니다.8. 내부 및 외부 직경 및 벽 두께는 매우 높은 공차 요구 사항 및 표면 거칠기 요구 사항을 얻을 수 있습니다.
9. 그것은 매우 높은 수율을 얻을 수 있으며 공정에서 재료 손실이 없습니다.
기술적인 모수:
|
일련 번호 |
프로젝트 이름 |
단위 |
LG-50 -HLSG |
LG-60 -HLSG |
LG-75 -HLSG |
|
1 |
튜브 빌렛의 외경 |
Mm |
Φ42-Φ85 |
Φ45-Φ85 |
Φ48.6.-Φ90 |
|
2 |
빌렛 두께 |
Mm |
2-7.5 |
2-10 |
2-10 |
|
3 |
빌렛 길이 |
M |
2-6 |
2-6 |
2-6 |
|
4 |
완성 된 튜브 외경 |
Mm |
Φ19-Φ50 |
Φ25.4-Φ60.3 |
Φ25.4-Φ76 |
|
5 |
완성 된 파이프의 벽 두께 |
Mm |
1-6.5 |
1.5-7 |
1.5-7 |
|
6 |
연장 계수 |
|
≤ 4.5 |
≤ 5 |
≤ 5 |
|
7 |
사료 수량 |
Mm/Min. |
0.1-7 |
0.1-7 |
0.1-7 |
|
8 |
스윙 각도 |
학위 |
24-72 (조절 가능) |
24-72 (조절 가능) |
24-72 (조절 가능) |
|
9 |
롤 구동 기어 피치 원 |
Mm |
M = 9 Φ288/Φ297/Φ306 |
M = 10, Φ320/Φ330/Φ340/Φ350 |
M = 12, Φ316/Φ328/Φ340 |
|
10 |
롤 패스 형태 |
|
링 구멍 유형 |
링 구멍 유형 |
링 구멍 유형 |
|
11 |
프레임의 왕복 속도 |
시간/분 |
40-150 |
40-130 |
40-120 |
|
일련 번호 |
프로젝트 이름 |
단위 |
LG-90 -HLSG |
LG-120 -HLSG |
|
1 |
튜브 빌렛의 외경 |
Mm |
Φ75.-Φ133 |
Φ108-Φ190 |
|
2 |
빌렛 두께 |
Mm |
2-16 |
2-20 |
|
3 |
빌렛 길이 |
M |
2-6 |
2-6 |
|
4 |
완성 된 튜브 외경 |
Mm |
Φ55-Φ114 |
Φ88.9-Φ170 |
|
5 |
완성 된 파이프의 벽 두께 |
Mm |
1-13 |
1-13 |
|
6 |
연장 계수 |
|
≤ 5 |
≤ 5 |
|
7 |
사료 수량 |
Mm/Min. |
0.1-10 |
0.1-12 |
|
8 |
스윙 각도 |
학위 |
24-72 (조절 가능) |
24-72 (조절 가능) |
|
9 |
롤 구동 기어 피치 원 |
Mm |
M = 14, Φ378/Φ392/Φ406/Φ420 |
M = 16 Z = Φ432/Φ448/Φ464/ Φ480 |
|
10 |
롤 패스 형태 |
|
링 구멍 유형 |
링 구멍 유형 |
|
11 |
프레임의 왕복 속도 |
시간/분 |
50-80 |
50-80
|
