자동 원활한 트리플 그리기 파이프 기계

블랙 및 비철 원활한 파이프 기계 및 장비 제조, 주요 제품은 냉간 압연 파이프 기계, 펀처, 스트레이트 너 및 파이프 생산 보조 제품입니다. LD15X2, LG-30-H, LG-30-HL (L은 연속 압연을 나타냄), LD30, LD45, LG-50-H, LG-50-HL, LD60, LGK60-H, LG-60-H(I), LG-60-H(II), LG-60-H(III), LG60Y-H, LD80, LG-90-H, LG-90-HL, LG-120-H, LD120, LD170, 45-90 펀처 그룹 및 기타 제품은 다른 사양, 크기, 재료를 생산하기 위해 사용자 정의 할 수 있습니다. 등. 고객 필요에 따라.자동 멀티 라인 콜드 드로잉 기계 구성 및 기능:

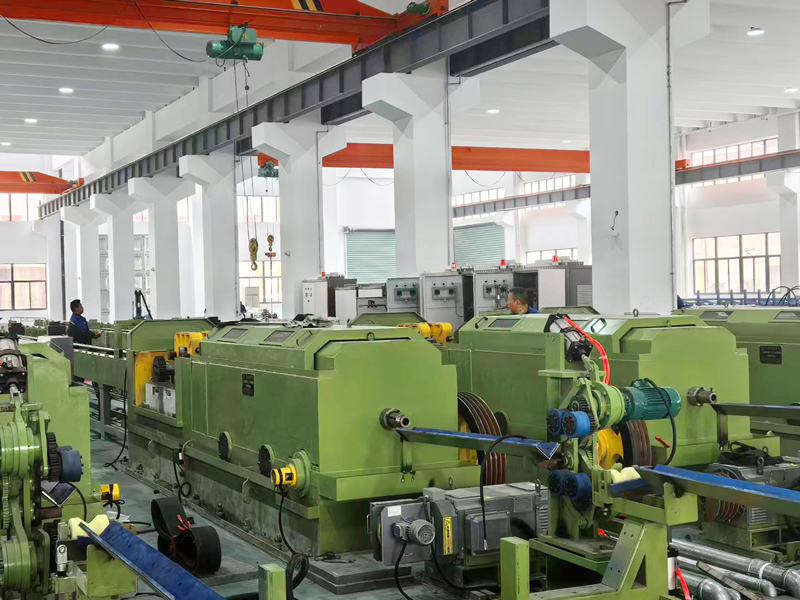

콜드 다이얼 기계는 주로 공급 벤치, 수용 트로프 벤치, 로드 푸시 장치, 코어로드 리프팅 플랫폼 프레임, 맨드릴 전면 및 후면 조정 장치, 풀 다이 시트, 침대 본체 부품, 드로잉 트롤리, 메인 전송 장치, 배출 운반 체인으로 구성됩니다. 자동 완제품 수집 랙 등도면이 시작될 때 공급 플랫폼 상의 검출 장치가 튜브 블랭크를 검출하지 않을 때, 리프팅 재료 프레임은 상승하여 튜브 블랭크를 롤링하여 재료 유지 장치를 차단한다. 감지 장치가 튜브 블랭크를 감지하면 리프팅 재료 프레임이 자동으로 떨어지고 수신 트로프가 상부 배플을 상승하고 랙과 셋톱 장치 장치가 튜브 블랭크를 수신 랙 수용 트로프에 자동으로 분배합니다. 수용 트로프는 일정한 경사를 가지며, 수용 트로프에는 실린더를 통해 상승하는 롤러가 장착되어 튜브 블랭크를 배플로 굴려 막습니다. 이 때, 가압 실린더가 밀어 내고 튜브 블랭크의 꼬리를 누르고, 이때 코어로드 리프팅 플랫폼 프레임이 로드의 중심 위치로 상승합니다. 코어로드 시트의 첫 번째 스트로크 실린더는 밀어서 맨드릴을 튜브 블랭크의 내부 구멍으로 통과시키고, 튜브 블랭크는 코어로드 리프팅 플랫폼 프레임이 착용 된 후 수용 벤치에 재료를 운반하기 위해 트롤리로 코어 로드에 빠르게 부착됩니다. 드로잉 센터 라인으로 떨어집니다. 이 때, 첫 번째 스트로크 실린더는 자동으로 3 개의 실린더, 코어로드, 맨드릴 및 튜브 블랭크 풀 헤드를 드로잉 다이 홀을 통해 스케이트 보드의 3 개의 실린더, 코어 로드, 맨드릴 및 튜브 블랭크 풀 헤드를 밀어 넣습니다. 드로잉이 죽는 동안 기다리고 있었고, 렌치 턱 실린더를 눌러 튜브 빈 헤드를 고정하고, 메인 모터는 렌치 턱을 스프로킷 체인으로 몰아 넣고, 트롤리를 당기기 시작하고, 동시에, 두 번째 스트로크 실린더도 밀어 내고 당기기 시작합니다. 이 때, 베드 바디 리프팅 장치의 상부 실린더가 밀려 나고, 연결 재료 장치가 상부 가장자리로 밀려납니다. 도면이 완료되면 강관이 리프팅에 떨어져서 재료 장치를 연결합니다. 현재 위아래로, 배출 운반 체인 장치의 운반 체인 작동, 운반 체인으로 떨어지면 품질 관리가 자동 낙하 수집 랙으로 굴러 가고 골재 랙에는 감지 플랫폼이 장착되어 있습니다. 완성 된 파이프를 테스트 할 때, 버튼을 사용하여 실린더를 제어하여 감지 플랫폼을 평평한 위치로 밀어 넣고 동시에 트롤리를 당기고 다음 자동 논리 작업을 기다리기 위해 드로잉 다이 앉아있는쪽으로 빠르게 돌아갑니다.특징:
1. 이 장비는 탄소 강관, 베어링 강철, 저 합금 강철, 스테인레스 스틸, 구리 몰리브덴 및 다양한 비철 금속을 그릴 수 있습니다.2. 전체 기계는 작동하기 쉽고 유지 보수가 편리하고 유지 보수가 편리한 현재 압연 공정의 최신의 간단한 디자인을 채택합니다.3. 콜드 드로잉 머신 베드 바디는 더블 체인 C 프레임 구조를 채택하고 체인 센터는 드로잉 센터와 일치합니다.4. 풀 다이베이스의 구형 디자인은 직선화하기 쉽습니다.5. 드로잉 트롤리를 렌치 턱으로 교체하는 것이 편리합니다.6. 메인 드라이브는 에너지 절약과 안정적인 DC 모터를 채택합니다.7. 전체적인 기계는 PLC 자동 통제를 채택하고, 전체적인 선은 각종 매개변수, 각종 안전 연동 및 경보 기능의 표시를 가지고 있습니다.8. 각 패스는 이상적인 감소율 및 파이프 벽 편차 보정을 달성합니다.

9. 내부 및 외부 직경 및 벽 두께는 매우 높은 요구 허용 오차 요구 및 거칠기를 얻을 수 있습니다.

자동 단일 체인 3 라인 냉간 그리기 기계 기술 매개 변수:
