수압 시험기

검사 플랫폼은 리프트 플랫폼 랙, 자동 헤드 밀봉 장치, 자동 공급 및 블랭킹 장치 및 자동 클램프 파이프 장치로 구성됩니다.

I. 정전기 테스트 기계 리프트 플랫폼 스탠드

1. 벤치는 벤치의 강성을 보장하고 벤치가 녹슬고 구부러지는 것을 방지하는 국가 표준 SUS304 스테인레스 스틸 10 # I 빔 스틸로 만들어졌습니다.

변형.

2.정수기 리프트 플랫폼 벤치의 리프팅은 서보 전기 실린더에 의해 동기적으로 들어 올려지고, 벤치의 바닥은 동기 육각 축 + 기어 랙에 의해 동기식으로 설계되었습니다. 회전 샤프트에 기어가 설치되고 랙이 상자 하단 브래킷의 바닥에 고정되어 플랫폼을 올리고 내릴 때 샤프트와 기어가 수동적으로 회전 동작을 따릅니다. 기어는 고정 랙을 따라 위아래로 움직여 플랫폼의 중간 부분을 동기적으로 상승 및 하강하여 플랫폼의 리프팅 및 낙하의 전반적인 동기화를 달성하여 플랫폼이 구부러지는 것을 방지합니다.

변형

3. 플랫폼의 양쪽에는 벤치 리프팅 과정에서 전면, 후면, 왼쪽 및 오른쪽 편차와 점프 나눗셈을 방지하기 위해 sbr 세미 오픈 스테인레스 스틸 선형 베어링 가이드가 있습니다.

II. 수압 검사 기계 자동 헤드 밀봉 장치

1.auto matic hea 장치

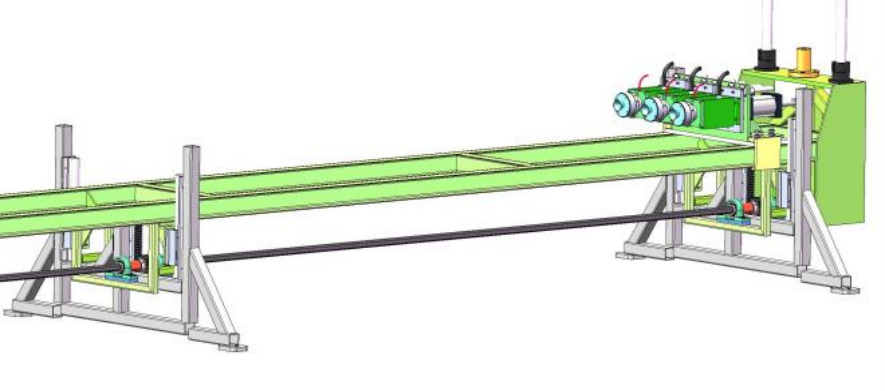

자동 헤드 씰링 장치는 스테인레스 스틸 조절 식 실린더에 의해 구동되는 방사형 씰 설계를 채택하며, 파이프 끝의 양쪽은 파이프 헤드에 설정된 씰 헤드 전면 및 후면 움직임, 씰 헤드 씰링 링 환기 방사형 압력 클램프 압력 테스트 파이프 피팅, 꼬리 고압 기관이 환기되고 설정된 압력 값으로 가압 된 후 압력을 유지하고,

압력 테스트는 헤어 핀 파이프 고압 어셈블리의 압력 완화를 완료하고, 씰 헤드 배기는 파이프 피팅을 방출하고, 스테인레스 스틸 실린더는 압력 테스트 프로세스를 완료하기 위해 돌아갑니다.

2. 플러그 장치는 왼쪽과 오른쪽에 두 개의 그룹으로 구성되며, 그 중 하나는 제어 캐비닛 근처의 한쪽은 고정 끝이고 다른 쪽 끝은 모바일 끝입니다. 파이프 길이 사양이 변경되면 길이가 다른 파이프 사양에 맞게 모바일 엔드의 위치 감지 만 조정하면됩니다. 플러그 장치 클램프 고정 디자인, 간단한 조정 빠르다.

3. 씰 헤드 실린더의 상부 및 하부 스테인레스 스틸 선형 베어링은 유도 및 수축 가능하여 씰 헤드 시트가 중력으로 인해 떨어지고 이동하는 것을 방지합니다.

4. 수압 시험 기계 실린더는 304 스테인레스 스틸 조절 식 실린더입니다. 짧은 스트로크 공차가 짧으면 플러그 시트를 움직일 수 없으며 실린더의 텔레스코픽 스트로크 만 조정해야합니다.

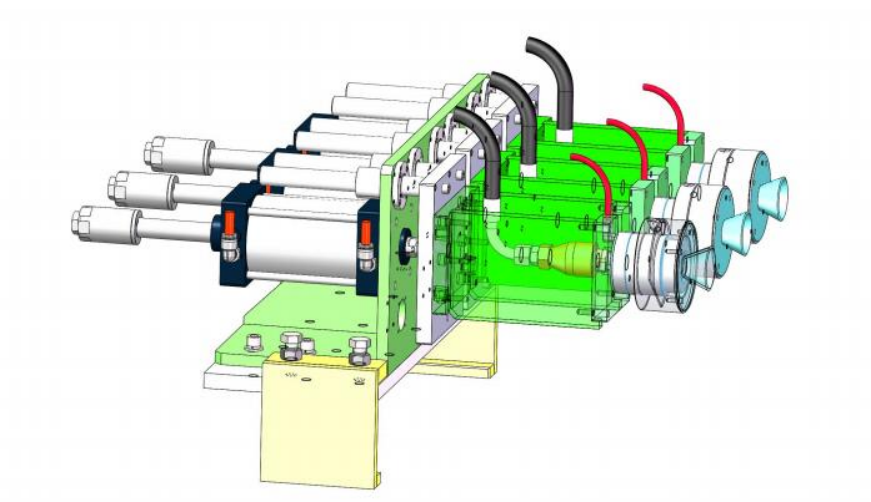

5. 씰 헤드는 오프라인 전체 빠른 변경 구조 설계를 채택하여 스테인레스 스틸 304, 고압 공기 파이프 및 저압 공기 파이프가 거리 교체에 빠르게 연결됩니다.

쌀 국수는 간단하고 빠릅니다.

6. 밀봉 헤드의 스테인레스 스틸 트럼펫 가이드 디자인. 파이프 헤드가 약간 구부러지고 변형되면 트럼펫을 약간 교정하고 안내하여 파이프 헤드를 부드럽게 만들 수 있습니다.

방사형 밀봉 링을 긁지 않고 밀봉 헤드의 내부로 들어가서 밀봉 링의 취약한 비용을 줄입니다.

III. 정수압 테스터 자동 공급 및 블랭킹 장치

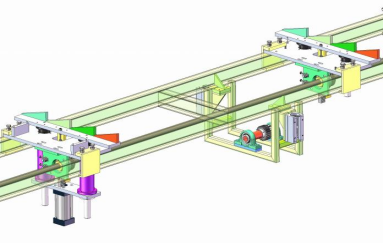

1. 정수압 테스터 자동 공급 및 블랭킹 장치는 304 스테인레스 스틸 실린더 + 파이프 잭킹 삼각형 플레이트의 여러 세트로 구성되며 이중 가이드로드 크롬 도금 막대 + 304 스테인레스 스틸 직선을 채택합니다.

베어링 가이드는 리프팅의 안정성을 보장하고 가이드로드에 의해 녹과 붙어있는 확률을 줄입니다.

2. 정수압 테스터 리프팅 메커니즘은 동기 육각축 + 기어 랙에 의해 동기식으로 설계되었습니다. 기어는 회전 샤프트에 설치되고 랙은 상자의 실린더 헤드에 고정됩니다. 실린더가 개폐식 될 때, 가이드 샤프트와 기어는 수동적으로 회전 운동을 따르고, 다른 그룹의 리프팅 메커니즘을 동기적으로 움직여 동일한 적재 및 하역을 보장합니다.

단계.

3. 정수압 테스터 리프팅 고정 시트는 버클 디자인을 채택하고, 바닥 연결 샤프트는 스테인레스 스틸 육각형 바, 기어 베어링과 육각형 바는 활동을 위해 설치되며 파이프 길이가 길다.

정도가 변경되면 고정 시트는 파이프의 길이에 맞게 수평으로 특정 거리를 이동할 수 있습니다.

4. 수압 테스터 상부 및 하부 재료 파이프의 삼각형 상단 플레이트는 파이프 표면을 긁는 것을 방지하기 위해 나일론 고무 시트로 만들어집니다.

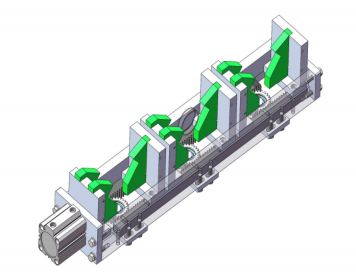

IV. 정수압 테스터 자동 클램프 파이프 장치는 실린더 드라이브 랙 기어, 실린더 텔레스코픽 타임 더블 <모양의 합판 안쪽 클램핑, 씰 헤드 센터를 자동으로 중심으로 클램핑 된 파이프의 동기식 클램핑 설계를 채택합니다. 파이프 사양이 변경 될 때 파이프 위치를 조정할 필요가 없습니다. 플러그 실린더가 밀봉 될 때 방지

파이프의 축 굽힘 변위.

1. 클램핑 실린더, 기어 랙, 베어링 및 나사는 모두 SUS304 스테인레스 스타로 만들어집니다.

2. 모양의 클램핑 플레이트는 파이프 표면의 긁힘을 방지하기 위해 나일론 고무로 만들어졌습니다.

3. 파이프 클램프는 자동 적재 및 하역 파이프 잭 킹 장치의 상단에 고정되어 파이프 길이가 변경 될 때 별도의 조정이 필요하지 않습니다.

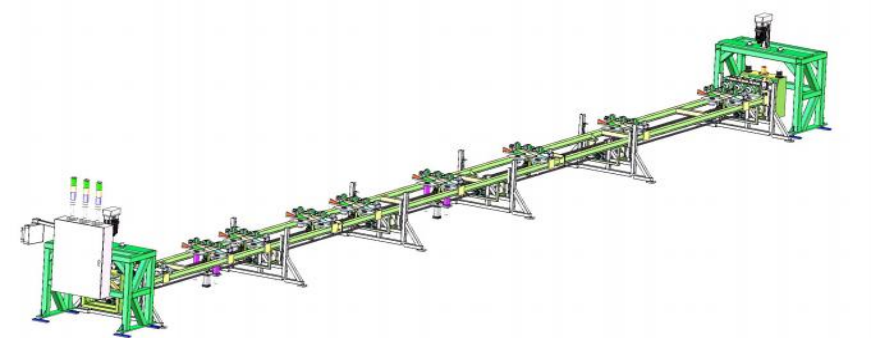

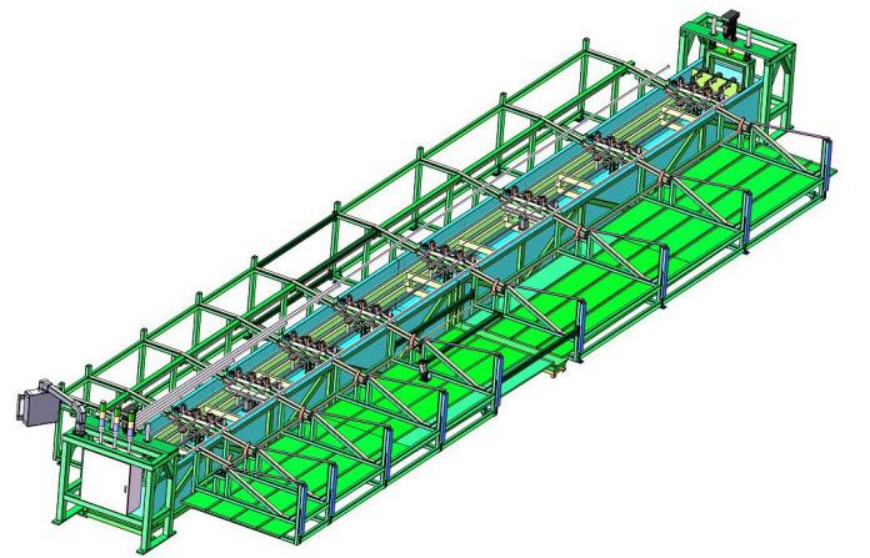

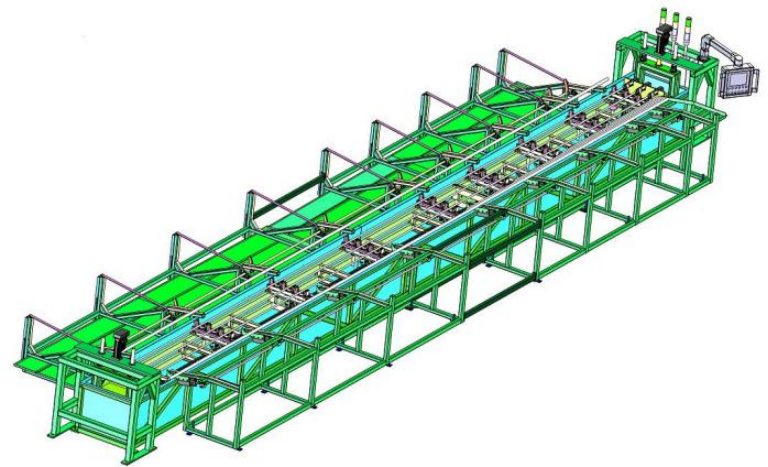

정수압 테스터의 부분도
