파이프 압력 테스트 기계

파이프 압력 테스트 기계 단위 설명:

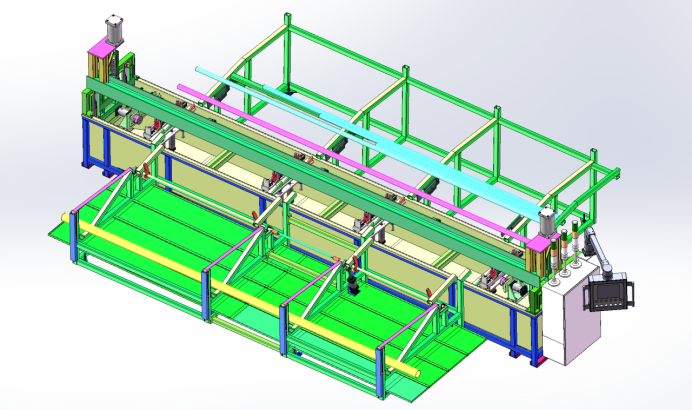

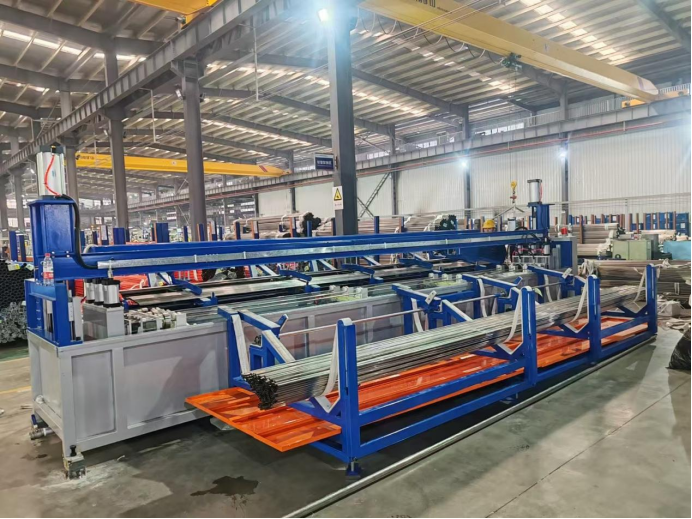

파이프 압력 테스트 기계이 기계는 주로 금속 파이프의 수중 기밀성 압력 테스트에 사용됩니다. 압력 테스터는 적재 및 하역을 위한 횡방향 컨베이어 메커니즘을 이용한다. 각 사이클 동안 여러 파이프를 테스트 할 수 있습니다. 압력 테스트 프로세스는 산업용 컴퓨터 + PLC에 의해 모니터링되고 제어됩니다. 합리적인 구조 설계, 고급 및 성숙한 기술, 안정적인 시스템 작동, 쉬운 작동 및 유지 보수, 강력한 연속 작동 안정성 및 높은 검사 효율을 특징으로합니다.

1. 파이프 압력 테스트 기계 장치 작동 개요:

이 장비는 다중 스테이션 설계를 특징으로하며 압축 공기를 테스트 매체로 사용합니다. 튜브를 팽창시킨 다음 시험 물 탱크로 내립니다. 지능형 시스템에 의해 제어, 동시에 로딩 및 하역, 시간을 절약, 동시에 여러 튜브를 테스트 할 수 있습니다. 장비에는 보관, 방전, 적재, 자동 검사, 자동 분류 및 자동 비파괴 하역이 포함됩니다. 자동 정렬 기능을 사용하면 한 사람이 여러 장치를 작동 할 수 있으므로 노동 강도와 비용을 줄일 수 있습니다.

2. 파이프 압력 테스트 기계 단위 워크 플로우:

방전 → 자동 로딩 → 튜브 클램핑 → 밀봉 (피팅 양쪽 끝 밀봉) → 침수 (팽창) → 검사 → 거부

↗자격을 갖춘 튜브 → 완성 된 제품 보관 랙

→ 자동 하역 → 자동 정렬

↘거부 된 부품 → 거부 된 보관

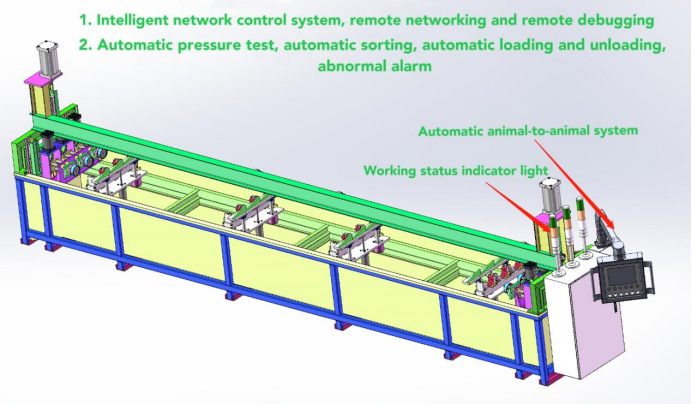

파이프 압력 테스트 기계 지능형 제어 시스템: 이 시스템은 PLC 프로그래밍 지능형 제어, 인간-기계 인터페이스 및 터치 스크린 입력 및 조정을 사용합니다. 자동 제어, 자동 압력 테스트, 자동 메모리 정렬 및 자동 알람이 특징입니다. 테스트 중에 각 스테이션의 유지 압력에 따라 각 스테이션에서 제품의 적합성을 자동으로 결정하고 정보를 저장합니다. 자격이없는 제품이 스테이션에서 언로드되면 자동 스토리지 랙이 자동으로 연결되어 자격이없는 스토리지 빈으로 정렬됩니다. 자격이없는 제품이 동일한 빈에 3 번 연속으로 나타나면 시스템이 자동으로 종료되고 알람이 발생하여 작업자가 밀봉 헤드의 누출 및 교체를 확인하도록 상기시킵니다. 이 시스템은 또한 원격 유지 보수 및 모니터링 기능을 제공하고 자동으로 보고서를 생성하며 생산 관리 시스템과의 인터페이스를 제공합니다.

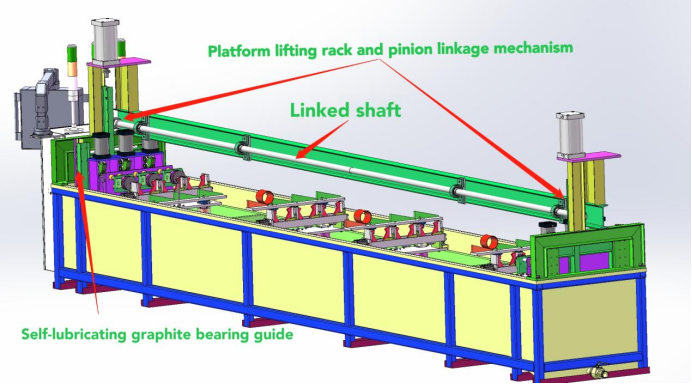

파이프 압력 테스트 기계 자동 침몰 장치: 이중 공압 침몰 메커니즘 설계, 실린더 + 공기 소스 감지 시스템의 두 그룹으로 구성된 회전 샤프트 + 기어 랙 동기 설계로 양쪽에서 침몰의 동기화를 보장하기 위해 실린더는 이중 가이드로드 크롬로드 + 흑연 구리 슬리브 가이드, 머리의 뒷면은 검사 및 침몰을 위해 동시에 가압되고 팽창되며, 침몰 후 압력은 일정 시간 동안 유지되고 재료는 자동으로 떠오르고 철회됩니다 (수요에 따라 압력 유지 시간을 조정할 수 있음), 부동 및 인출이 동시에 수행됩니다. 검사 프로세스 사이클 시간을 단축합니다.

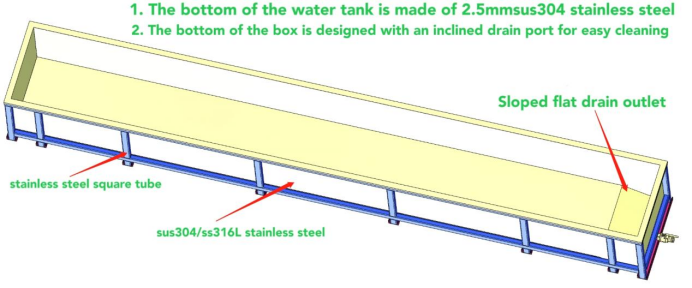

파이프 압력 테스트 기계 테스트 탱크: 탱크는 2.4mm 두께의 304 스테인레스 스틸 플레이트 및 섹션 스틸로 용접 된 304 스테인레스 스틸 테스트 탱크 프레임으로 구성됩니다. 장기간의 물 저장으로 인한 녹 및 천공을 방지하기 위해 탱크는 입구 및 출구 포트와 시험수의 손쉬운 청소, 교체 및 배출을 위해 경 사진 바닥으로 설계되었습니다.

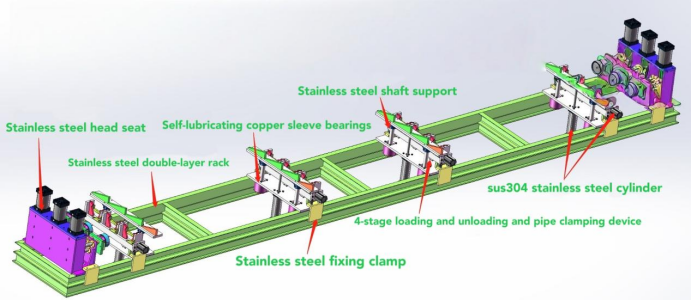

파이프 압력 테스트 기계 검사 플랫폼은 녹, 굽힘 및 변형을 방지하기 위해 국가 표준 SUS304 스테인레스 스틸 H-스틸과 스테인레스 스틸 I-빔의 이중 층으로 구성된 이중층 하중 베어링 빔 구조를 특징으로합니다. 이 플랫폼은 자동 적재 및 하역 메커니즘, 자동 파이프 클램핑 장치, 자동 캡핑 장치 및 자동 침몰 검사 장치의 네 가지 구성 요소를 통합합니다. 이들 장치는 분할 압축 설계를 이용하여, 테스트 동안 다양한 길이의 파이프를 수용하도록 로딩, 클램핑 및 캡핑 장치의 위치를 조정할 수 있게 한다.

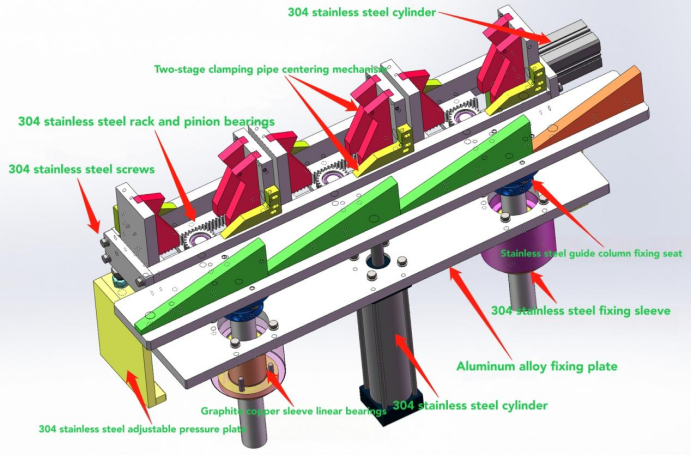

파이프 압력 테스트 기계 자동 적재 및 클램핑 유닛 개요:

1. 자동 적재 및 하역 메커니즘은 4 세트의 304 스테인레스 스틸 실린더와 4 세트의 파이프 누름 삼각형으로 구성됩니다. 이중 크롬 도금 가이드 로드와 304 스테인레스 스틸 선형 베어링을 사용하여 가이드 로드가 녹슬고 재밍하는 위험을 최소화합니다. 파이프 푸싱 삼각형은 파이프 표면의 긁힘을 방지하기 위해 고무 시트로 구성됩니다.

2. 파이프 푸시 메커니즘은 4 세트의 실린더와 4 세트의 스테인레스 스틸 기어 톱니 장착베이스로 구성됩니다. 클램핑 플레이트 및 클램프 설계는 다양한 파이프 길이를 수용하기 위해 유연한 조정을 허용한다. V 자 모양의 클램핑 플레이트는 클램핑 후 파이프를 자동으로 중심으로하여 더 크고 작은 파이프 크기를 전환 할 때 조정이 필요하지 않습니다. 클램핑 플레이트는 파이프 표면의 긁힘을 방지하기 위해 고무 시트로 구성됩니다.

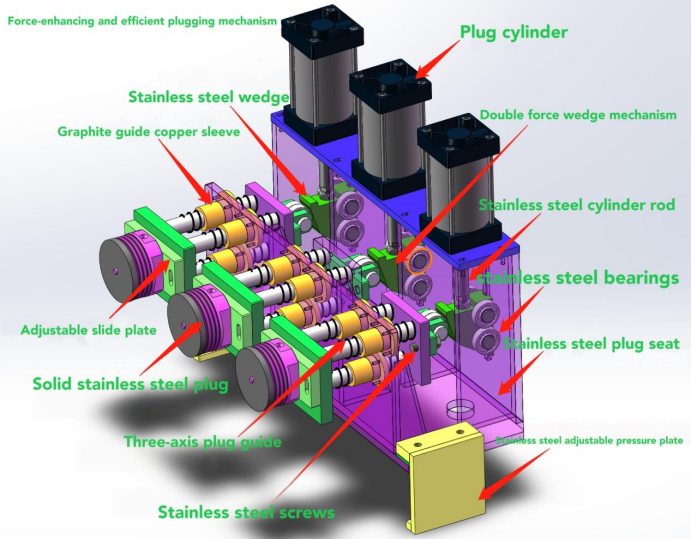

파이프 압력 테스트 기계 자동 플러깅 장치: 어셈블리는 플러깅 메커니즘, 드라이브 메커니즘, 가이드 메커니즘 및 밀봉 메커니즘으로 구성됩니다. 왼쪽과 오른쪽에는 스테인레스 스틸 장착 브래킷과 공압 플러깅 장치가 있으며, 하나는 고정되어 있고 다른 하나는 다양한 파이프 길이를 수용 할 수 있습니다.

1. 플러그는 곱셈기 쐐기 모양의 힘 증폭 디자인을 사용하여 실린더 직경을 증가시키지 않고 실린더 플러그 압력을 증가시킵니다. 이는 또한 실린더 팽창 시간을 감소시키고, 실린더 수명을 연장시키고, 압력 테스트 효율을 향상시키면서 밀봉 효과를 달성한다.

2. 플러그 개폐식 메커니즘은 안정성, 녹 저항 및 내구성을 제공하는 3 가이드 로드 + 흑연 구리 슬리브 디자인을 사용합니다.

3. 플러그 밀봉 가스켓은 종래의 실리콘 개스킷에 비해 우수한 밀봉 성능과 더 긴 수명을 제공하는 컨베이어 벨트 설계를 이용한다.

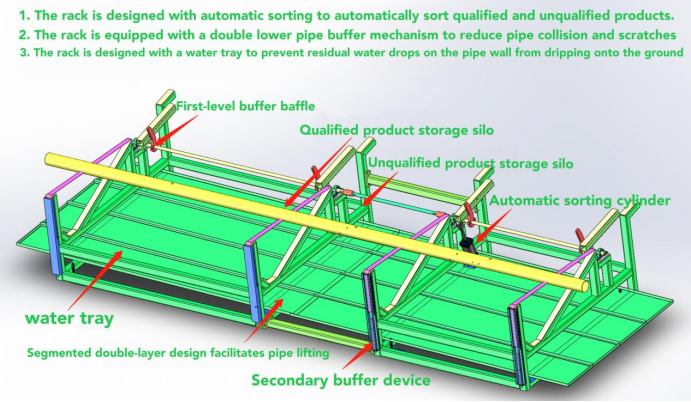

파이프 압력 테스트 기계 자동 분류 및 하역 랙: 국가 표준 강철로 용접, 독립적 인 하역 장치, 4 섹션 배출 플랫폼, 2.4m-6m 파이프와 호환되며 자격을 갖춘 제품 및 자격이없는 제품을위한 2 개의 보관 위치가 있습니다. 각 위치의 스토리지 전환은 자동 분류 시스템에 의해 제어되어 정렬 및 전환을 위해 스윙 암을 제어합니다. 보관 부분에는 물 수집 트레이가있는 이중 레이어 디자인이 있습니다. 압력 테스트 후 파이프 벽에 남아있는 물방울이 통합 수집을 위해 물 수집 트레이에 떨어집니다. 중간 부분은 편리한 파이프가 매달려 있도록 비어 있습니다.
