파이프 수압 기계

파이프 수압 기계 기본 정보: 반자동 및 완전 자동 강관 수압 검사기, 스테인레스 스틸 파이프 수압 검사기, 구리 파이프 수압 검사기, U 자형 파이프 수압 검사기 및 열 교환기 파이프 수압 검사 기계.

1. 파이프 수압 기계 파이프 직경 범위: 6mm 이상, 길이: 0.5-20 미터, 최대 압력: 300 MPa

2. 파이프 수중 시험 기계 벽 두께: 1mm-30mm

3. 파이프 수중 시험 기계 최대 시험 압력: 300 MPa

4. 파이프 수중 시험 기계 강관 길이: 500mm-20,000mm

5. 파이프 수중 시험 기계 Dwell 시간: 5-10 초

파이프 수압 기계 장비 구성 요소:

1.1 물 펌프, 에너지 저장 탱크, 물 분사 밸브 및 공기 방출 밸브: 요청에 따라 맞춤형 파이프 수압 기계 용 물 분사 시스템.

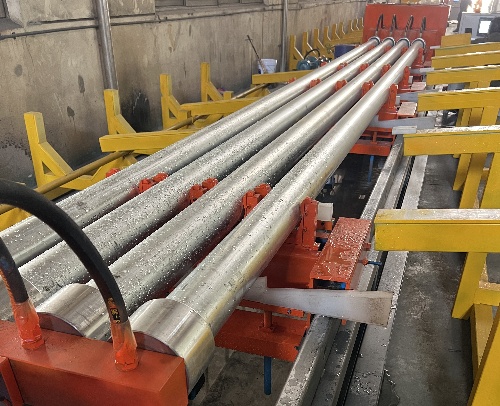

1.2 파이프 수중 검사 기계 용 파이프 재킹 시스템: 파이프 재킹 박스 및 실린더, 외경 밀봉 테스트 헤드 및 내경 밀봉 장치, 요청시 맞춤 제작 된 테스트 헤드 팁.

1.3 파이프 수압 기계 가로 운동 시스템: 체인은 자동으로 파이프를 위아래로 움직여 물을 불고 밀어 넣습니다.

1.4 파이프 유압 테스트 및 물 청소 시스템: 이것은 강관의 내부를 청소하기 위해 가압 된 물을 사용하여 재료의 가로 이동에 프로세스를 추가합니다.

1.5 파이프 수중 시험 기계 침대: 이 시스템은 파이프를 제거하고 침대로 공급하여 내립니다.

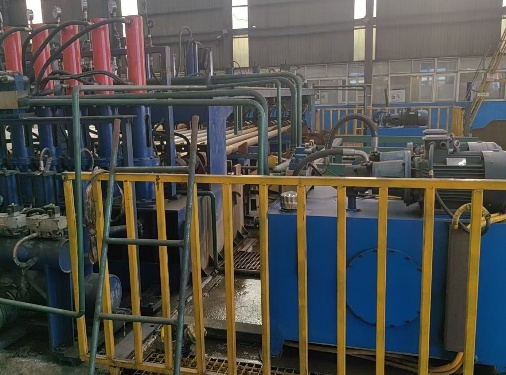

1.6 파이프 수압 기계 유압 시스템, 파이프 재킹 및 가압 시스템.

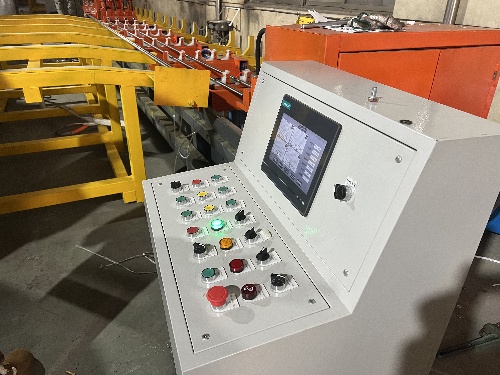

1.7 파이프 수압 기계 제어 시스템: 운영 콘솔, 전원 캐비닛, 50 인치 압력 곡선 디스플레이 및 원격 모니터링 시스템.

1. 파이프 하이드로 테스트 기계 작동 원리 및 타이밍:

2.1 파이프 수압 시험 기계 워터 펌프는 에너지 저장 탱크를 물 횡단 이동-청소-횡단 이동-파이프 재킹-물 주입 밸브가 열리고 주입됩니다. 수강 파이프 통풍구-가압-압력 유지-압력 완화-물 완화-사전 밀봉 압력 완화-사전 밀봉 물 릴리프-백 압력 테스트 헤드-가로 이동.

2.2 파이프 수압 기계의 시계열 비트: 그 중 청소는 내부 사이클 시간을 차지하지 않습니다.
