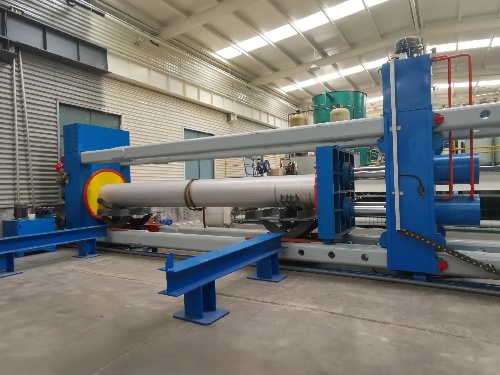

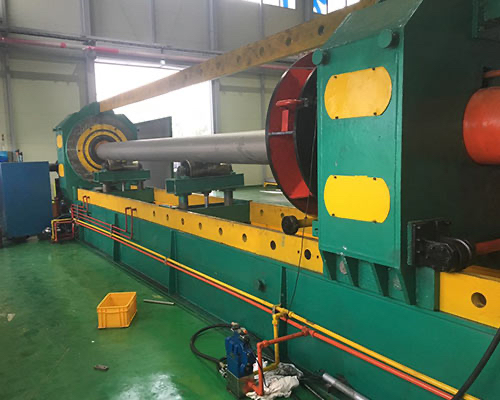

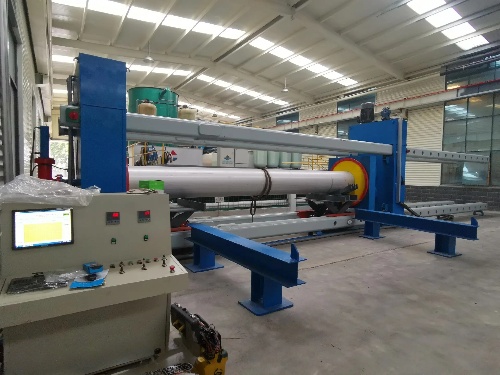

수력 테스터

2.1 하이드로 테스터 응용 프로그램: 강관의 복합 유체 정적 테스트에 사용됩니다.



2.2 하이드로 테스터 유형: 단면 씰이있는 단일 스테이션 4 빔 유형.



2.3 하이드로 테스터 주요 구성 요소: 인장 빔, 이동식 테스트 헤드 어셈블리, 리프팅 롤러, 테스트 헤드, 고정 테스트 헤드 어셈블리, 유압 푸셔 어셈블리, 저압 물 시스템, 부스터 시스템, 크고 작은 유압 스테이션 및 PLC 전자 제어 시스템.



주요 성능 매개 변수: 다음은 예를 들어 강관 수압 시험 기계의 매개 변수입니다.

3500 톤/% 1460 유형

강관 직경 (내경) 범위: 159 ~ 1422mm (해당 벽 두께 범위: 5 ~ 20mm (해당 직경 범위: 위와 동일)

강관 길이 범위: 6 ~ 12 미터

강관 재료: 탄소강과 스테인리스; S235/S355/20 #/Q345r/Q345b/304/316L 등

(특별 주문: 나선형 용접 파이프/원활한 파이프/원활한 파이프/스테인레스 스틸 원활한 파이프/스테인레스 스틸 용접 파이프)

주요 실린더 추력: 3500 톤 (트리플 실린더 유형)

밀봉 방법: 엔드 씰

밀봉 판 재질: 고무

Dwell 시간: 4 ~ 6 초

강관 재료: 20 #/Q345r/Q345b/304/316L 등. 합성 및 시험 압력은 표준 공식을 사용하여 계산된다: P = 2SR/D. 계산예: 예를 들어, 400 강관의 복합 생산에서, 압력 P는 P = 2SR/D로 계산된다. 강관 벽 두께 S = 10mm, 20 번 강관의 허용 응력 R은 137 MPa (실온에서), 강관의 외경은 400mm 입니다. 따라서 P = 2SR / D = 2 × 10 × 137 ÷ 400 = 6.85 MPa.

나선형 용접 파이프/슬롯 강관의 특수 주문의 경우 복합 압력 및 시험 압력 계산 공식을 주문시 별도로 지정해야합니다.



압력 상승 방법: 고압 펌프



시험 매체: 부식 억제제를 가진 유액 또는 수돗물



맞춤형 전원 공급 장치



제어 전원 공급 장치 맞춤형



IV. 정수압 검사자의 주요 구성 요소 소개:



4.1 정수압 검사자 인장 빔:



500 × 300 × 20 × 15000mm 크기의 4 개의 직사각형 빔은 6000 ~ 12500 mm의 파이프 길이를 변경하기 위해 가동 테스트 헤드에 연결할 수 있습니다. 4.2 수압 테스트 기계 모바일 테스트 헤드 어셈블리:

모바일 엔드, 여행 드라이브 및 기타 구성 요소를 포함합니다.

이동부는 이중 유압 실린더에 의해 구동된다.

고정 끝에는 유압 실린더에 의해 열리고 닫히는 공기 방출 밸브가 장착되어 있습니다.

4.3 수력 테스터 리프팅 롤러

리프팅 롤러는 유압 실린더에 의해 구동되고 이중 가이드 로드에 의해 안내됩니다.

4.4 수력 테스터 고정 시험 헤드 어셈블리

고압 및 저압 공기 흡입 및 배기 릴리프 밸브, 유압 실린더 구동 DN100 제어 밸브 및 압력 트랜스미터가 포함됩니다.

4.5 수력 테스터 저압 물 시스템

잠수정 펌프, 저압 물 밸브 및 배관 시스템이 포함됩니다. 강관에 물이 채워지면 저압 물 씰 밸브가 닫힙니다.

저압 드레인 밸브는 유압 실린더에 의해 열리고 닫힙니다.

4.6 수압 시험 기계 고압 물 시스템

고압 플런저 펌프, 체크 밸브 어셈블리, 압력 송신기 및 고압 배관을 포함합니다.



파이프의 공기가 배기 밸브를 통해 배출 된 후 고압 플런저 펌프가 지속적으로 물을 파이프로 펌핑하여 수압을 증가시킵니다.

파이프 압력이 필요한 수준에 도달하면 압력이 정지되고 파이프 압력이 일정 기간 동안 완화되고 압력 송신기, 스마트 워치 및 컴퓨터에 의해 제어됩니다.

4.7 수력 테스터 유압 시스템 설명:

4.7.1 수력 테스터 시스템 개요:

수력 테스터의 메인 실린더 유압 시스템에는 별도의 유압 스테이션이 장착되어 있습니다.



보조 실린더 유압 펌프 스테이션 1 개 세트와 유압 밸브 9 개 (실린더 푸시, 실린더 푸시, 모바일 터미널 빠른 이동, 왼쪽 리프팅 롤러, 오른쪽 리프팅 롤러, 파이프 측면 이동, 파이프 차단 리프팅, 고유동 저압 유압 제어 밸브, 단일 전기 압력 완화 및 배기).

모든 유압 구성 요소는 브랜드 이름이며 키 체크 밸브의 내부 밸브 코어는 스테인레스 스틸로 만들어져 있습니다. 이 기술은 체크 밸브를 매체로 물과 함께 사용할 때 부식 문제를 해결합니다. 국내 및 국제 최초이며 특허가 신청되었습니다.

4.7.2 수력 테스터 운영:

첫 번째 결합 된 압력 테스트의 경우 오일 펌프 모터를 시동하고 각 구성 요소에서 요구하는 압력에 따라 낮은 압력에서 높은 압력을 조정하십시오. 그런 다음 각 실린더를 하중없이 하나씩 작동하십시오. 작업이 올바른 후에 만 재료 공급 작업을 수행 할 수 있습니다. 작동 중에 압력이 충분하지 않으면 천천히 증가 할 수 있지만 시스템의 최대 압력을 초과해서는 안됩니다. 이어서, 오일 펌프 모터가 시동되어야 한다. 각 결합 된 압력 테스트 및 압력 테스트는 유압 시스템이 정상 인 후에 만 수행 할 수 있습니다.

아이템	사양	비고
압력 테스트 스테이션 (PC/시간)	주문형 맞춤형
파이프 직경 범위 및 공차 (mm)	주문형 맞춤형	밀봉 헤드 교체 필요
파이프 길이 (mm)	주문형 맞춤형
파이프 벽 두께 (mm)	주문형 맞춤형
파이프 직선 (mm/m)	± ≤ 1 ‰
배치 파이프 길이 편차 (mm)	± ≤ 2
밀봉 방법	방사형 밀봉
파이프 엔드 조건	버가없는 부드러운 끝
전압 & 주파수	주문형 맞춤형	주요 통제에 전력 공급
압축 공기 압력	0.5-2.0 MPa ℃	주요 제어 위치에 공기 공급
깨끗한 순환 물	PH: 7-9, 온도 ≤ 35 °C	물 파이프라인 기계 위치
압축 공기 소비	≈ 1.2 m ³
시험 압력 (MPa)	0.5-2 조절 가능 (5 bar-20 bar)
압력 유지 시간 (s)	5-60 조절 가능
테스트 압력 정확도 (MPa)	± 0.03
압력 테스트 (mm) 를 위한 블라인드 존	≤ 20 (싱글 엔드)
테스트 매체	압축 공기
압력 테스트를 위한 총 사이클 시간	20-40 조절 가능	충전 및 유지 시간 제외
총 전력 (kW)	주문형 맞춤형
압력 시험 물 탱크 물자 & 두께	SUS304 스테인리스, 실제 두께 3.0mm
테스트 모드	자동
재료 로딩/언로드 방법	반자동 로딩, 완전 자동 언로드
자격/자격이없는 제품 분리	자동
시스템	지능형 시스템, 온라인 네트워킹, 터치
밀봉 헤드 사양	파이프 사양을 기반으로 구매
생산 라인 차원	필요한 치수에 따라 다름
