파이프 모따기 기계 및 파이프 유압 테스트 기계 통합 기계

1.올인원 파이프 체퍼링 및 정수기 시험기의 개요:

All-in-One 파이프 Chamfering 및 Hydrostatic Testing Machine은 온라인으로 강관의 플랫 엔드 모따기 및 정압 테스트를 모두 수행합니다. 이 유선형 공정은 유체 파이프를 직접 배출하여 편리하고 효율적이며 공간을 절약하며 노동력을 절약 할 수 있습니다.

2. 올인원 파이프 체퍼링 및 정수기 시험기의 구성 요소:

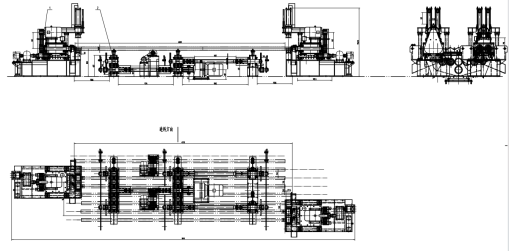

2.1 5-30 파이프/분의 생산 라인 속도를 충족하도록 설계된 파이프 모따기 기계.

2.2 연결 재료 침대, 플랫 엔드 모따기 기계 공급 및 배출 침대, 유압 프레스.

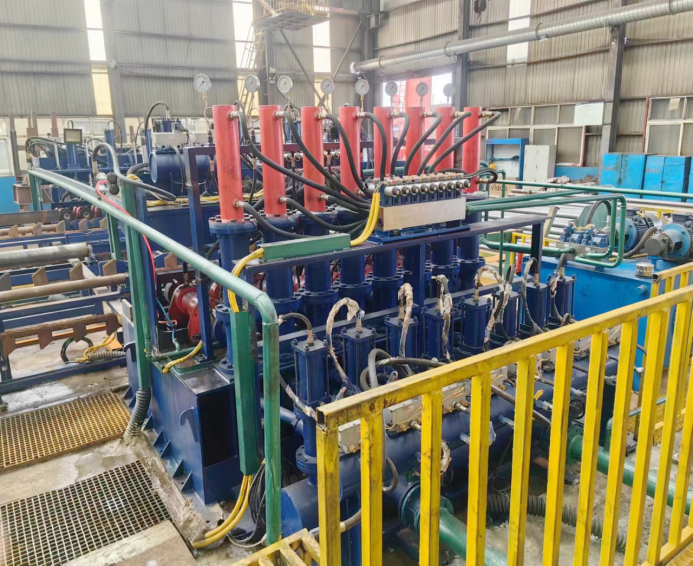

2.3 다중 스테이션 구조와 신속한 물 주입, 가압, 압력 유지 보수 및 압력 완화 시스템을 갖춘 파이프 수압 시험기는 2-10 파이프/분의 생산 라인 속도를 충족시킵니다.

2.4 파이프 수압 시험 기계의 강관 제거 시스템.

2.5 완제품 및 스크랩 파이프 수집 랙.

2.6 전자 제어 시스템: 파이프 모따기 기계와 파이프 유압 시험기는 유도 스위치로 상호 연결된 독립적 인 제어 시스템으로 설계되었습니다.

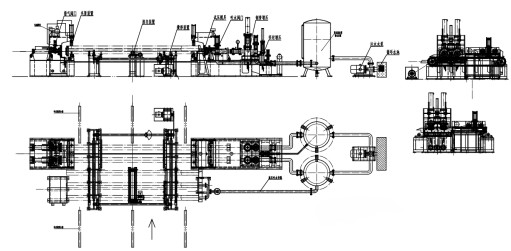

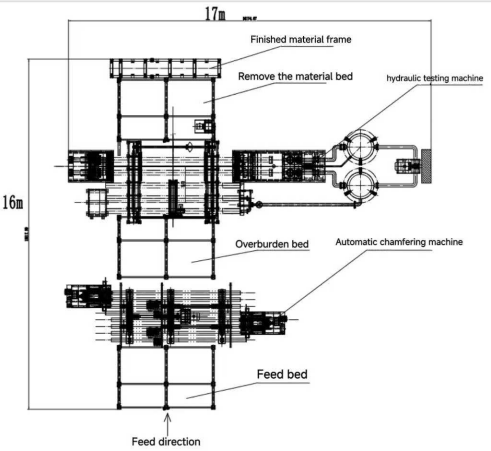

3. 통합 파이프 챔퍼링 및 유압 시험기의 작동 순서:

롤러 파이프-튜브가 재료 베드 1-플랫 모따기 (왼쪽-오른쪽 오프셋 플랫 모따기)-재료 침대에서 제거-유압 프레스는 파이프를 수평으로 제거합니다-청소를 위해 물을 불어-유압 테스트-제거.

4. 전원 구성:

4.1 파이프 Chamfering 기계 전원 (사용자 정의 요구 사항에 따라 다름):

이름 공급 서보 스핀들 AC 푸시 모터 트래버스 모터 기타 총 전력

전력 3 kW x 2 15 kW x 2 1.1 kW x 2 15 kW 2.9 kW 55 kW

4.2 파이프 정전기 테스트 기계 전원 (사용자 정의 요구 사항에 따라 다름):

이름 워터 펌프 파이프 잭킹 부스터 트래버스 기타 총 전력

전력 30 kW 15 kW 22 kW 4 kW 9 kW 80 kW
