파이프 용 수력 시험 기계

파이프 용 하이드로 테스트 기계의 기본 작동 원리는 파스칼의 법칙입니다. 그것은 작동 매체로 물을 사용하고 정적 압력 전송에 의해 작동합니다.

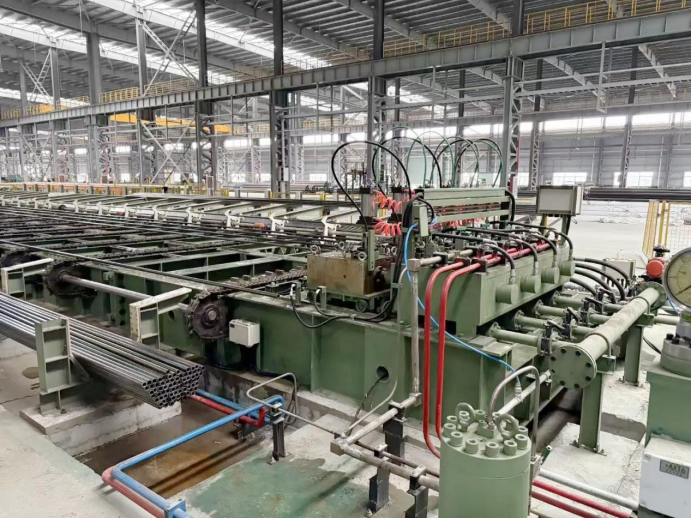

파이프 용 말리 하이드로 테스트 기계 소개

파이프 용 수력 시험기 제어 시스템의 작동 원리는 주로 다음 섹션으로 나뉩니다.

1. 엔지니어는 제어 매개 변수를 설정합니다.

2. 작업자는 프로세스 요구 사항에 따라 운반 프로세스 매개 변수를 수정합니다.

3. 작업자는 제어 콘솔을 사용하여 PLC를 통해 강관 컨베이어를 제어하여 파이프 운반 프로세스를 완료합니다.

4. 강관이 시험 위치에 도달하면 작업자는 파이프 끝 밀봉을 완료하고 파이프 정수기 테스트를 시작하여 인간-기계 인터페이스를 통해 파이프를 물로 미리 채우는 작업을 완료합니다.

5. 수압 센서는 파이프의 수압을 실시간으로 감지하여 신호 분석 및 처리를 위해 PLC로 전송합니다. 석유-물 균형의 원리에 따라 PLC는 오일 압력 제어 신호를 계산하고이를 전기 유압 비례 밸브의 동력 구동 장치로 출력하여 밸브의 작동을 제어하고 파이프 엔드 캡에서 오일 압력을 제어합니다., 오일-물 균형을 달성하고 파이프 정수기 테스트를 완료합니다. 오일 및 수압 센서에 의해 감지 된 신호는 실시간으로 산업용 컴퓨터에 동시에 전송되므로 작업자가 모니터 화면에서 테스트 진행 상황을 모니터링 할 수 있습니다.
