강철 파이프 샷 폭파 기계

강관의 내부와 외벽의 결합 청소를 위한 청소 기계

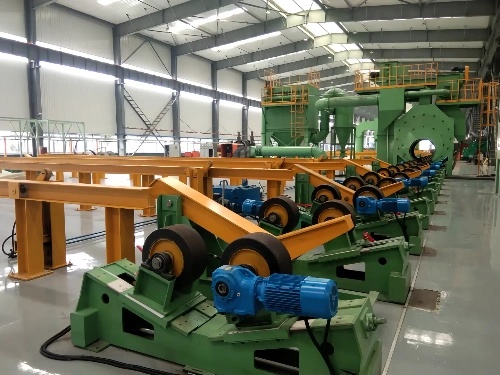

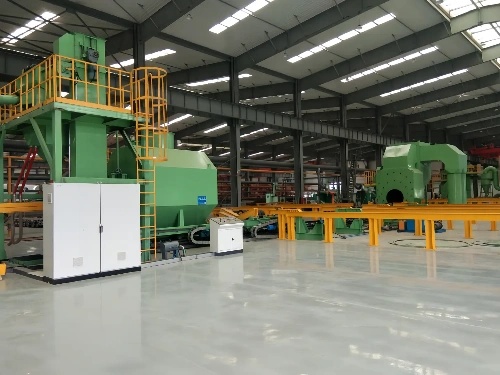

강관 발사 기계는 강철 파이프의 내부 및 외부 벽의 산화물 스케일, 녹 층 및 용접 잔기를 제거하는 데 주로 사용되는 결합 된 청소 장비입니다. 그것은 석유 파이프 라인, 화학 장비, 풍력 발전소 등 산업 분야에서 널리 사용됩니다. 장비는 샷 폭발 (외부 벽) 및 샷 블래싱 (내부 벽) 기술의 조합을 통해 처리되며 PLC 제어 시스템은 공급, 샷 블래스팅 및 블랭킹의 전체 프로세스의 자동 작동을 실현하기 위해 채택됩니다.장비는 청소 챔버, 폭발 휠 어셈블리, 운반 시스템 및 필터 카트리지 먼지 제거 시스템으로 구성됩니다. 핵심 구성 요소에는 원심 캔틸레버 블라스트 휠과 다층 교체 가능한 밀봉 브러시를 채택하여 직경이 다른 스틸 파이프 및 프로젝션 씰링이있는 스틸 파이프의 균일 한 청소를 보장합니다. 스틸 샷 재활용 및 먼지 여과 및 배출을 달성하기 위해 커튼 형 펠렛 분리기 및 음압 회수 시스템을 갖추고 있습니다. 내부 벽 처리 계획은 파이프 직경에 따라 선택 될 수 있으며 청소 일관성은 로타리 피드 시스템을 통해 개선 될 수 있습니다. 용접 또는 분무 전에 표면 처리에 적합하며 코팅 및 부식 방지 성능을 향상시킬 수 있습니다. 그것은 작은 바닥 지역 및 편리한 유지 보수의 특성을 가지고 있습니다.강철 튜브 외부 벽 샷 폭발 기계
장비는 주로 청소실, 블라스트 휠 어셈블리, 롤강, 수유 메커니즘, 방전 메커니즘, 나선형 컨베이어, 호이스트, 유지 보수 플랫폼, 분리기, 먼지 제거 시스템 및 전기 제어 시스템으로 구성됩니다.1. 폭발 휠은 상향 샷 폭발 배치를 채택합니다. 파이프 직경이 다른 강철 파이프의 바닥 표면은 롤러 테이블에서 운송 될 때 대략 같은 높이에 있기 때문에, 폭발 휠은 바닥에서 위로 배출되며, 프로젝터와 강철 파이프 표면 사이의 거리는 기본적으로 동일합니다. 스틸 샷은 공작물의 표면에 동일한 투사 속도에 도달하여 표면에 다른 파이프 직경을 가진 강철 파이프의 청소 효과가 동일하다는 것을 보장합니다. 후속 스프레이에 대해 동일한 조건을 제공하십시오.2. 워크 피스는 샷 폭발 기계의 수입과 내보내기를 통해 지속적으로 전달됩니다. 파이프 직경이 다른 스틸 파이프를 청소하기 때문에 외부로 비행하는 것을 방지하기 위해 기계는 다층 교환 가능한 밀봉 브러시를 채택하여 프로젝터를 완전히 밀봉합니다.3. 원심 캔틸레버 소설과 효율적인 다기능 블라스트 휠이 채택되어 대형 샷 블라스트 용량, 고효율, 신속한 블레이드 교체, 전반적인 교체 성능 및 편리한 유지 보수가 제공됩니다.4. 전체 커튼 유형 Be-타입 펠릿 슬래그 분리기가 채택되어 분리 양, 분리 효율 및 샷 폭발 품질을 크게 향상시키고 블라스트 휠의 마모를 줄입니다.구조적 특징
공급 메커니즘, 공급 롤러, 샷 폭발 청소 기계, 방전 롤러, 블랭킹 메커니즘, 공압 제어 시스템, 전기 제어 시스템 및 먼지 제거 시스템 등으로 구성된 기계 구조. PLC 전기 제어, 공기 밸브 실린더 상부 방전 시스템의 공압 제어, 프로젝션 제어 게이트, 프로젝션 전달 및 기타 결함 감지를 통해, 이 기계는 전체 기계의 자동 제어를 실현하므로 높은 생산성, 좋은 신뢰성 및 고급 자동화.1. 공작물 청소 순서
수유 브래킷 → 수유 메커니즘 공급 → 샷 폭발 챔버 입력 → 샷 폭발 처리 (앞으로 이동하는 동안 워크 피스 회전) → 발파 챔버 보내기 → 블랭킹 메커니즘 블랭킹 → 블랭킹 브래킷
2. 발사체 순환 서열
발사체 저장 → 흐름 제어 → 샷 폭발 처리 워크피스 → 버킷 엘리베이터 수직 리프팅 → 펠렛 슬래그 분리 → (재활용)
폭발 바퀴
이 장비에서 선택한 돌풍 휠은 단위 디스크의 곡선 블레이드입니다. 고급 기술을 사용하여 정밀 가공 및 설치로 제작되었습니다. 주로 임펠러, 메인 샤프트 및 메인 베어링 시트, 케이싱, 방향 슬리브, 필 스플릿 휠, 블레이드, 펜더, 전송 장치, 모터, 베어링 및 기타 부품으로 구성됩니다. 블라스트 휠은 단위 디스크 구조이므로 프로젝터는 우수한 유입 성능과 특정 전력 배출량이 많습니다. 임펠러 바디의 돌풍은 합리적인 구조, 합리적이고 컴팩트 한 배열 및 편리한 유지 보수로 메인 샤프트 엔드에 가깝습니다.먼지 제거
필터 카트리지는 펄스, 진동 또는 역 기류를 사용하여 먼지를 제거하여 쉽게 재생할 수 있으며 청소 효과가 좋습니다. 필터 카트리지 먼지 제거 기술은 가방 먼지 제거의 대체 제품이며 21 세기의 여과 기술입니다.
