강관 샷 폭발 기계의 내부 벽

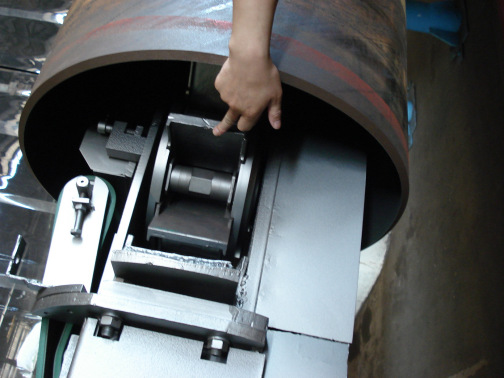

강철 파이프 샷 폭파 기계의 내벽은 우리 회사에서 다양한 크기의 강관 내벽을 처리하기위한 새로운 유형의 청소 장비입니다. 그것은 슈퍼 강한 처리 기능이 있습니다. 그것은 기반으로 할 수 있습니다

강관의 파이프 직경이 다르며 다른 샷 폭파 또는 샷 블래싱 처리 장비가 선택됩니다. 그 중 샷 블라스팅 청소는 유압 모터에 의해 구동되며 샷 블래싱 청소는 시동 모터에 의해 구동됩니다. 우리 회사는 큰 직경 내벽 샷 폭파 기계와 600mm 이하의 직경을 가진 작은 강철 파이프 샷 폭파 기계를 디자인합니다. 이 장비는 표면 부식을 제거하기 위해 자동 샷 블라스팅을 채택하고 효율적으로 블라스트 휠을 던지는 고속 발사체 흐름 빔을 사용하여 강관의 내부 표면에 산화물 피부, 녹 층 및 잡화를 분쇄하여 미세한 밝은 표면을 얻습니다., 공작물의 인장 및 압축 강도를 향상시키고, 내부 표면의 코팅 보호를위한 접착력을 높이고 부식 방지, 파이프 보호 및 강관의 수명을 연장하는 목적을 달성하십시오. 청소 후 공작물 표면의 마무리 및 거칠기는 관련 표준 및 규정을 준수합니다. 소형 구경 강관은 내부 벽 샷 폭파 기계 및 강관 샷 블래싱 처리 라인의 내벽을 사용합니다. 주로 모바일 트롤리, 모래 버킷, 샌드 블라스팅 탱크, 스프레이 건, 스프레이 건 베어링 트럭, 강관 베어링 시스템, 하단 발사체 운반 벨트 기계, 버킷 엘리베이터, 유지 보수 플랫폼, 분리기, 먼지 제거 시스템, 브래킷, 공압 시스템, 압축 공기 시스템, 전자 제어 시스템.

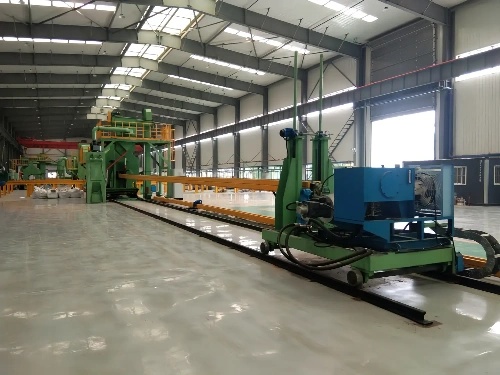

이 장비에는 컨베이어 차량에 공압 하역 시스템이 장착되어있어 양쪽에서 재료를 자동으로 배출 할 수 있습니다. 작업 위치에 공작물을 넣은 후, 움직이는 밀봉 챔버는 감속기의 구동 아래의 고정 밀봉 챔버쪽으로 이동하여 강관의 양쪽 끝을 밀봉합니다. 강관 모래 블래스터의 내부 벽

청소 과정에서 발사체 및 재활용 시스템은 바람 운반 시스템을 채택합니다. 발사체는 강관 내부의 먼지 제거 시스템 음압으로 복구 할 수 있습니다. 밀폐 된 부착 챔버에 도달하면 보조 공간 공간이 즉시 공압 운반력을 더한 크기로 사라졌기 때문에 발사체는 발사체 회수 벨트 기계에 착륙했습니다.



기술 매개 변수

프로젝트	단위	Q10	Q15	Q20	Q25	Q30	Q140
공작물 스케일을 청소하십시오.	Mm	Φ30*100	Φ50*150	Φ50*200	Φ50*250	Φ50*300	Φ152*1400
샷 폭파 볼륨	Kg/min	2*250	2*250	2*250	2*250	2*1000	2*1000
리프팅 금액	Kg/min	30000	30000	30000	30000	30000	1200000
분리량	Kg/min	30000	30000	30000	30000	30000	1200000
환기 볼륨	입방 미터/h	5000	5000	5000	6000	6000	10000
힘	Kw	50	50	50	50	50	115



구성

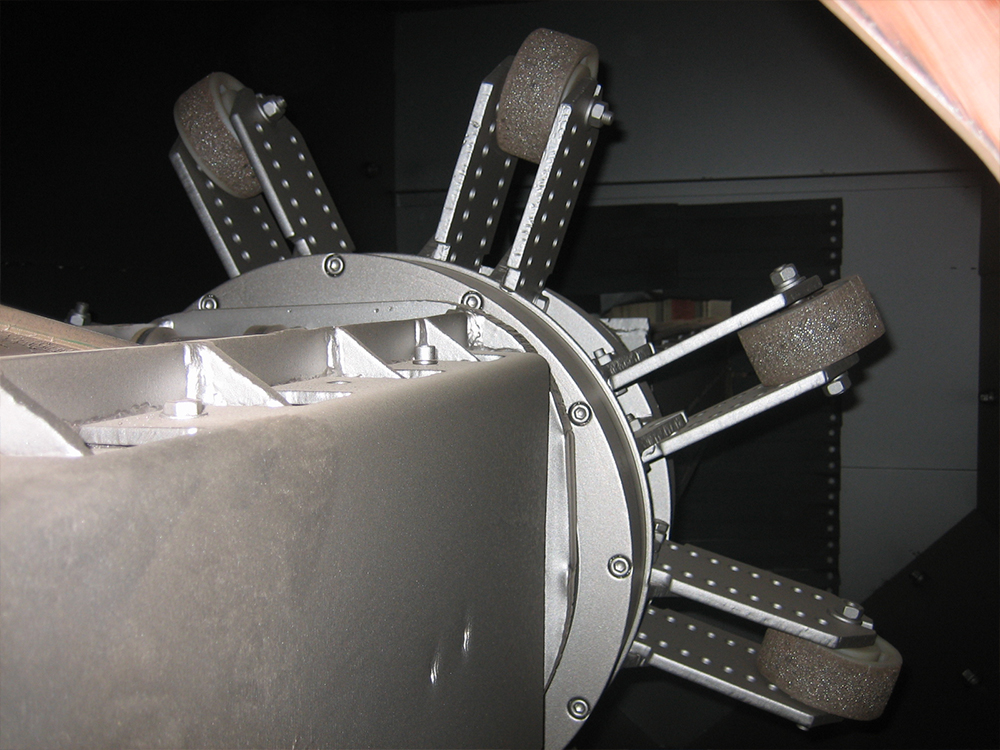

강관 발사 기계는 발사체를 완전히 밀봉 할 수있는 다층 교체 가능한 밀봉 브러시를 채택합니다. 스틸 파이프 샷 블라스팅 머신은 원심 캔틸레버 새롭고 효율적인 다기능 블래스트 휠을 채택하여 대형 샷 블라스팅 용량, 고효율, 빠른 블레이드 교체, 전반적인 교체 성능 및 편리한 유지 보수를 제공합니다.

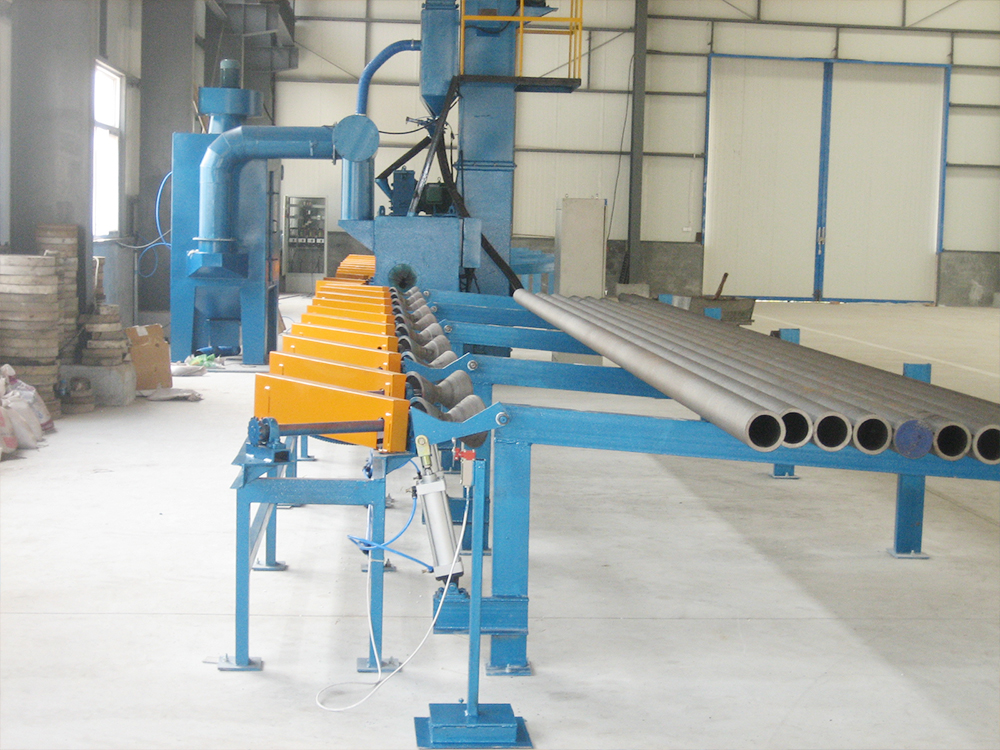

강관 발사 기계는 공급 롤러, 샷 폭파 기계, 배출 롤러, 블랭킹 메커니즘, 공압 제어 시스템, 전기 제어 시스템 및 먼지 제거 시스템 등으로 구성됩니다. 샷 폭파 청소 기계는 샷 폭파 챔버, 블라스트 휠 어셈블리, 샷 슬라이딩 버킷 및 그릴, 알약 슬래그 분리기, 엘리베이터, 플랫폼 사다리 난간, 샷 공급 시스템 및 기타 구성 요소로 구성됩니다.



강관 발사 기계는 PLC 전기 제어, 밸브 실린더의 상부 배출 시스템의 공압 제어, 발사체 제어 게이트, 발사체 운반 및 기타 결함 감지의 도움으로 전체 기계의 자동 제어를 실현합니다.적용 범위
강관 발사 기계는 배치 강관이 용접 또는 코팅 전에 외부 표면을 지속적으로 폭파하고 녹을 철저히 제거하고 산화물 스케일 및 기타 먼지를 제거하며 파이프 청소 전문가입니다. 샷 블라스팅 처리 후 특정 거칠기로 매끄러운 표면을 얻고 분무의 접착력을 높이며 표면 품질과 부식 방지 효과를 향상시킬 수 있습니다. 탁월한 청소 성능은 과거의 노동 집약적 인 모래 발파 및 와이어 칫솔질 방법을 쓸모 없게 만듭니다. 동시에, 강철 파이프 샷 폭파 기계는 생산 비용을 최소화하고 출력을 크게 향상시킬 수 있습니다.

강관 발사 기계는 필터 카트리지 집진기를 채택하고, 원피스 원심 연마 헤드는 제어 가능한 방법과 방향으로 연마제를 던질 수 있으며, 펠릿이 순환됩니다. 밀봉 링의 크기는 직경이 다른 파이프를 세트 위해 조정할 수 있으며 교체하기 쉽습니다. 다른 표면 청소 및 전처리 방법과 달리 화학 반응 공정이없는 샷 폭파 청소 공정은 환경에 오염을 일으키지 않습니다. 강철 파이프 샷 폭파 기계는 설치가 쉽고, 저렴한 비용, 작은 공간 직업, 구덩이 또는 기타 배출 파이프 라인이 없습니다.
